Notre câble réseau CAT5E UTP à conducteur en cuivre pur est votre solution de choix pour les installations standard de bureau, de maison et de bâtiment, assurant un transfert de données de 1 Gbps avec une compatibilité universelle.
Conducteur: 24 AWG Cuivre nu solide
Isolation: PE SKIN-FOAN-SKIN
Veste sans halogène ou PVC disponible
RoHS, conforme REACH
Liste UL/CSA CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
Câble horizontal de prémisse
Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T
PoE ++, PoE +, PoE
Résistance de conducteur (20 ℃)≤ 9.38 Ω/ 100m
Déséquilibre de résistance électrique (20 ℃)≤ 2.5%
Résistance d'isolation> 5000 MΩ · km
Capacité mutuelle d'un paire≤ 5.6nF/100m
Chef d'orchestre | Cuivre nu solide 24AWG |
Isolation | HDPE |
Nombre total de Conducteurs isolés | 8, tordu en 4 paires |
Code couleur | Blanc-Bleu/Bleu, Blanc-Orange/Orange Blanc-Vert/Vert. Blanc-Marron/Marron |
Paire individuelle bouclier | AUCUN |
Bouclier global | AUCUN |
Fil de vidange | Cuivre étamé |
Ltem | Veste extérieure | Diamètre global (mm) |
XF-U-05e-01 | CMX | 5.1 ± 0.2 |
XF-U-05e-02 | CM | 5.1 ± 0.2 |
XF-U-05e-03 | CMR | 5.1 ± 0.2 |
XF-U-05e-04 | LSZH | 5.1 ± 0.2 |
XF-U-05e-05 | LDPE | 5.1 ± 0.2 |
XF-U-05e-06 | PVC | 5.1 ± 0.2 |
Fréquence [MHz] | Perte d'insertion max. (Atténuation) | Min. SUIVANT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Perte de retour)[dB] | Max./Min. Entrée Impédance (non aménagé) [Ohm] | Max./Min. Équipé Impédance [Ohm] |
1 | 2.0 dB/100m | 70.3 | 68.3 | 70.3 | 66.3 | 67.8 | 64.8 | 20.0 | 100 ± 15 | 100 ± 15 |
4 | 4.0 dB/100m | 61.3 | 59.3 | 59.3 | 55.3 | 55.8 | 52.8 | 23.0 | 100 ± 15 | 100 ± 15 |
8 | 5.7 dB/100m | 56.8 | 54.8 | 53.1 | 49.1 | 49.7 | 46.7 | 24.5 | 100 ± 15 | 100 ± 15 |
10 | 6.4 dB/100m | 55.3 | 53.3 | 50.9 | 46.9 | 47.8 | 44.8 | 25.0 | 100 ± 15 | 100 ± 15 |
16 | 8.1 dB/100m | 52.2 | 50.2 | 46.1 | 42.1 | 43.7 | 40.7 | 25.0 | 100 ± 15 | 100 ± 15 |
20 | 9.1 dB/100m | 50.8 | 48.8 | 43.7 | 39.7 | 41.8 | 38.8 | 25.0 | 100 ± 15 | 100 ± 15 |
25 | 10.2 dB/100m | 49.3 | 47.3 | 41.1 | 37.1 | 39.8 | 36.8 | 24.3 | 100 ± 15 | 100 ± 15 |
31.25 | 11.4 dB/100m | 47.9 | 45.9 | 38.5 | 34.5 | 37.9 | 34.9 | 23.6 | 100 ± 15 | 100 ± 15 |
62.5 | 16.4 dB/100m | 43.4 | 41.4 | 29.0 | 25.0 | 31.9 | 28.9 | 21.5 | 100 ± 15 | 100 ± 15 |
100 | 21.0 dB/100m | 40.3 | 38.3 | 21.3 | 17.3 | 27.8 | 24.8 | 20.1 | 100 ± 15 | 100 ± 15 |
Remarque: Les performances de transmission ci-dessus pour le 100M,20 ± 2 ℃ dans les conditions testées. | ||||||||||

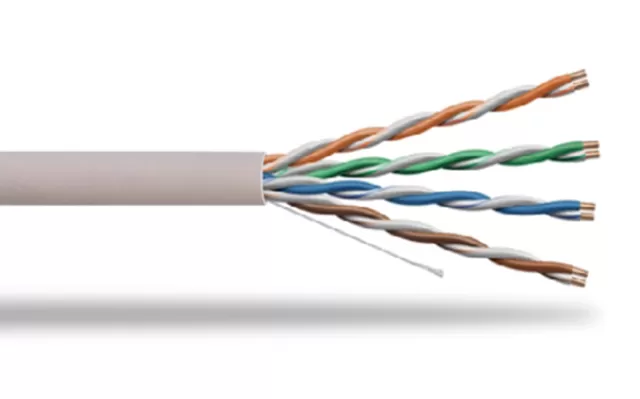

Le câble UTP CAT5E de Xingfa présente une construction à paire torsadée non blindée avec quatre paires de conducteurs en cuivre AWG 24, réduisant la ditaline grâce à des rapports de torsion précis. Contrairement aux options blindées, UTP offre un prix abordable et une flexibilité pour les réglages à faible interférence, avec des vestes en PVC offrant une durabilité jusqu'à 75 ° C de températures de fonctionnement. Les statistiques montrent que CAT5E réduit l'atténuation jusqu'à 20% par rapport à CAT5, assurant des performances stables. Selon les normes TIA/EIA-568, «CAT5E améliore la bande passante à 100 MHz pour Gigabit Ethernet», le rendant rétrocompatible avec les catégories inférieures. Les distributeurs apprécient les options personnalisables, telles que les couleurs et les longueurs, pour les besoins du marché sur mesure.
Polyvalent pour les systèmes Ethernet, VoIP et surveillance, CAT5E UTP excelle dans les configurations résidentielles et commerciales avec un EMI minimal. Dans les bureaux, il connecte les PC aux commutateurs; dans les maisons, il prend en charge
Routeurs à large bande.
Pour un usage industriel, envisager des alternatives blindées, mais l'UTP suffit pour 80% des installations standards, selon les données du marché. Des études de cas montrent un déploiement dans des projets de télécommunications européens, tirant parti de la certification CPR B2ca pour la sécurité.
Les distributeurs peuvent cibler des secteurs comme l'éducation et la santé, où les économies de coûts de l'UTP (20 30% moins cher que SFTP) stimulent la demande.
