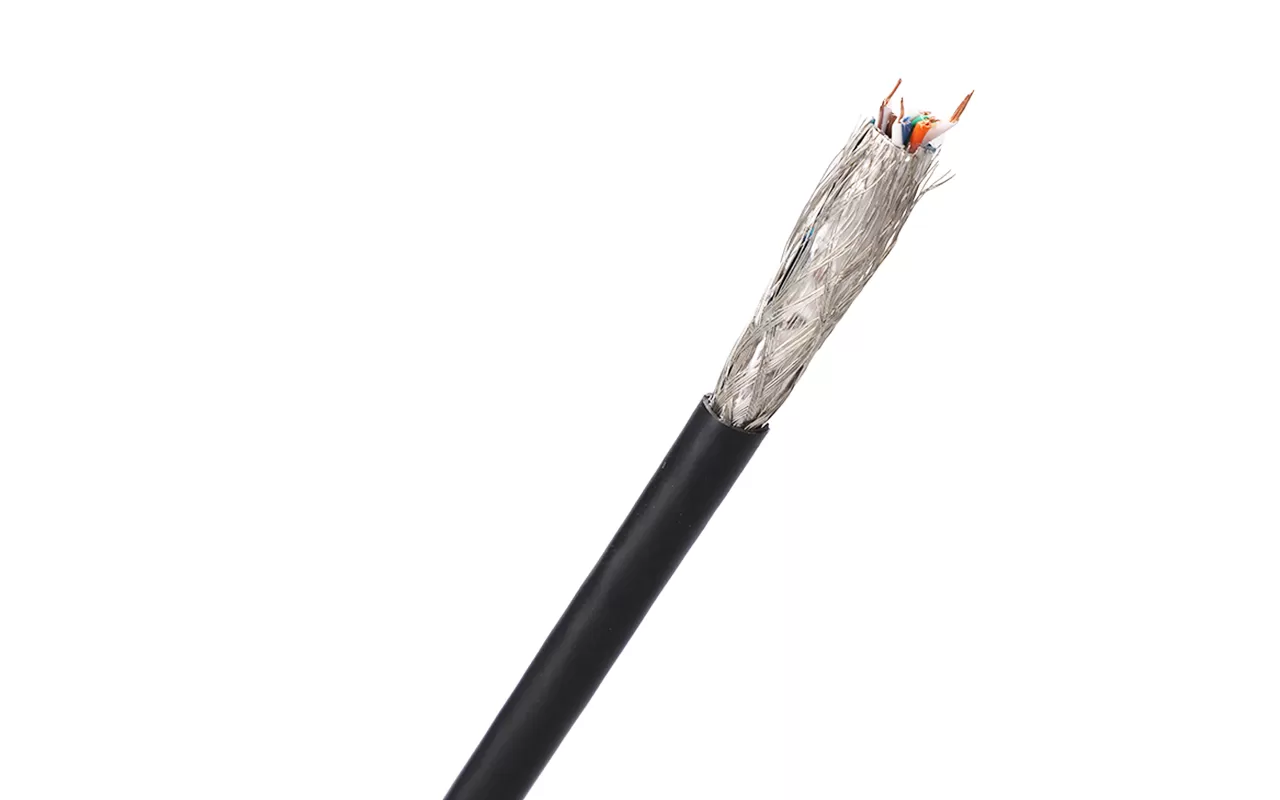

Conducteur: 24 AWG Cuivre nu solide
Isolation: PE SKIN-FOAN-SKIN
Veste sans halogène ou PVC disponible
RoHS, conforme REACH
Liste UL/CSA CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156
-Câble dorsal horizontal et bâtiment
-Prend en charge les applications actuelles et futures de la catégorie 5e, COMME 1000Base-T (Gigabit Ethernet), 100 Base-T, 10Base-T, FDDI, ATM
-Résistance du conducteur (20 ℃)≤ 9.38 Ω/ 100m
-Déséquilibre de résistance électrique (20 ℃)≤ 2.5%
-Résistance d'isolation> 5000 MΩ · km
-Capacité mutuelle d'un paire≤ 5.6nF/100m
Chef d'orchestre | Cuivre nu solide 24AWG |
Isolation | HDPE |
Nombre total de conducteurs isolés | 8, tordu en 4 paires |
Code couleur | Blanc-Bleu/Bleu, Blanc-Orange/Orange Blanc-Vert/Vert. Blanc-Marron/Marron |
Paire individuelle bouclier | Papier d'aluminium, offrant une couverture 100%, papier d'aluminium face à face |

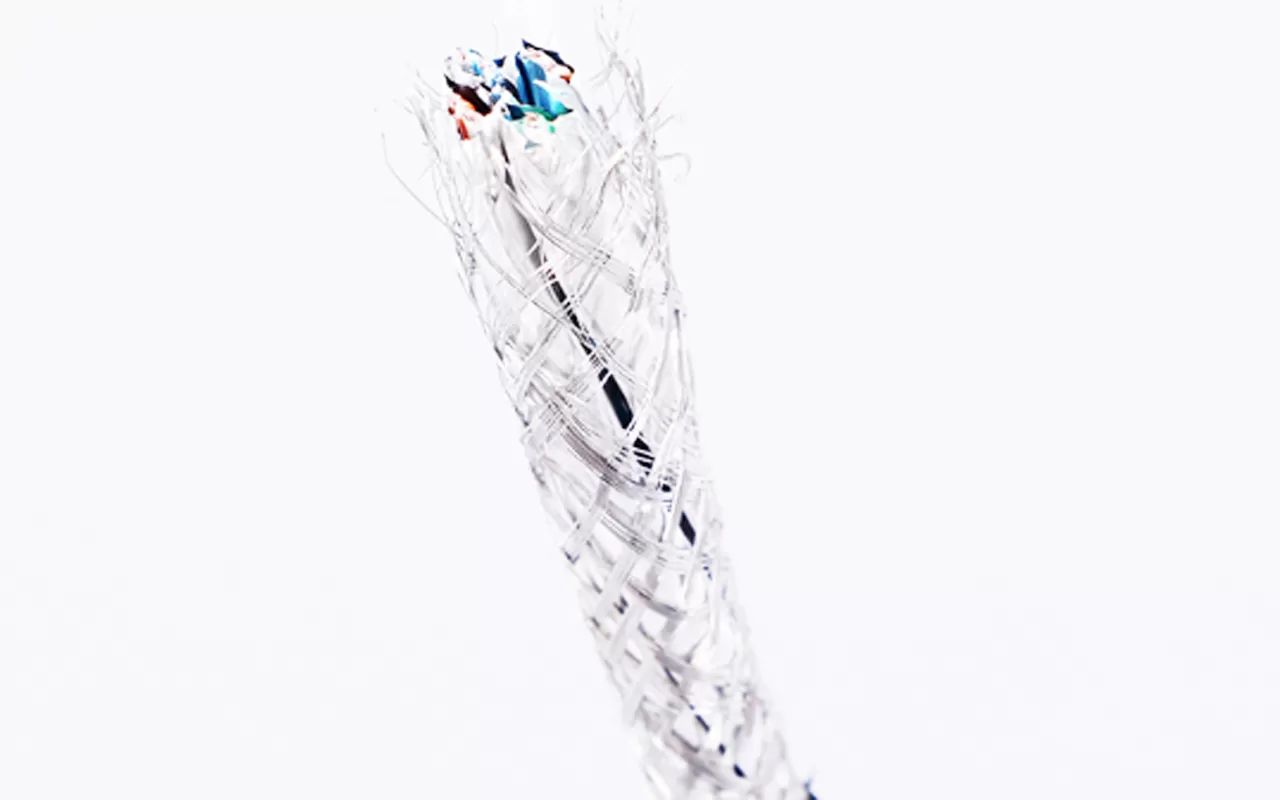

Bouclier global | Tresse de cuivre étamée |
Fil de vidange | Cuivre étamé |
Ltem | Veste extérieure | Diamètre global (mm) | ||||||||
XF-SF-05e-01 | CMX | 6.7 ± 0.3 | ||||||||
XF-SF-05e-02 | CM | 6.7 ± 0.3 | ||||||||
XF-SF-05e-03 | CMR | 6.7 ± 0.3 | ||||||||
XF-SF-05e-04 | LSZH | 6.7 ± 0.3 | ||||||||
XF-SF-05e-05 | LDPE | 6.7 ± 0.3 | ||||||||
XF-SF-05e-06 | PVC | 6.7 ± 0.3 | ||||||||
Fréquence [MHz] | Perte d'insertion max. (Atténuation) | Min. SUIVANT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Perte de retour)[dB] | Max./Min. Entrée Impédance (non aménagé) [Ohm] | Max./Min. Équipé Impédance [Ohm] |
1 | 2.1 dB/100m | 65.3 | 62.3 | 63.2 | 60.2 | 64 | 61 | 20 | 40 | 35 |
4 | 4 dB/100m | 56.3 | 53.3 | 52.32 | 49.3 | 52 | 49 | 23 | 34 | 23 |
10 | 6.3 dB/100m | 50.3 | 47.3 | 44 | 41 | 44 | 41 | 25 | 30 | 15 |
16 | 8 dB/100m | 47.2 | 44.2 | 39.2 | 36.2 | 39.9 | 36.9 | 25 | 28 | 10.9 |
20 | 9 dB/100m | 45.8 | 42.8 | 36.8 | 33.8 | 38 | 35 | 25 | 27 | 9 |
31.25 | 11.4 dB/100m | 42.9 | 39.9 | 31.5 | 28.5 | 34.1 | 31.5 | 23.6 | 25.1 | 5.5 |
62.5 | 16.5 dB/100m | 38.4 | 35.4 | 21.9 | 18.9 | 28.1 | 25.1 | 21.5 | 22 | |
100 | 21.3 dB/100m | 35.3 | 32.3 | 14 | 11 | 24 | 21 | 20.1 | 20 | |
Remarque: Les performances de transmission ci-dessus pour le 100M,20 ± 2 ℃ dans les conditions testées. | ||||||||||
