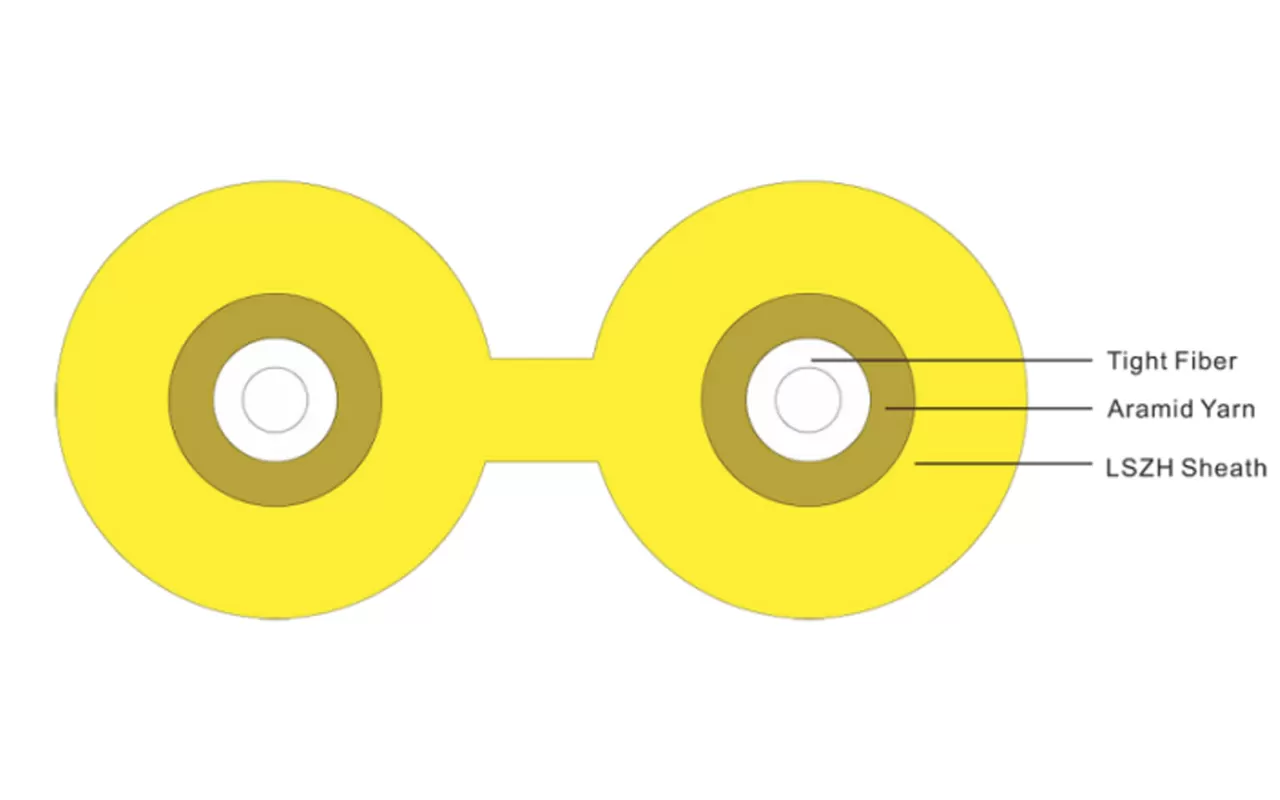

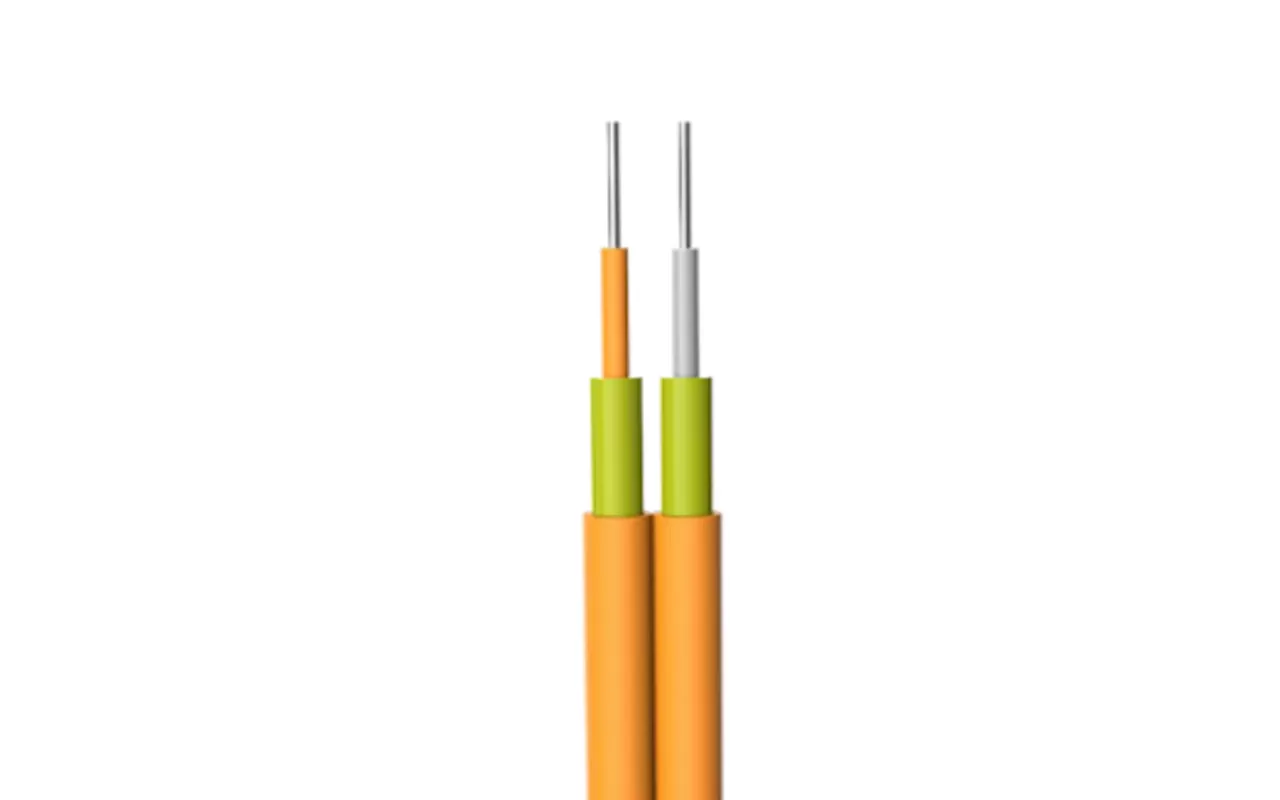

Le câble optique à 2 cœurs de la figure 8 utilise des fibres optiques tamponnées étanches de 900 μm ou 600 μm comme unité de transmission optique, recouvertes de fil d'aramide comme élément de résistance, et extrudé avec une gaine de polychlorure de vinyle (PVC) de figure-8 sur la couche la plus externe. Des gaines en matériau halogène à faible teneur en fumée zéro (LSZH) peuvent également être fournies selon les exigences du client.
Modèle de câble | Câble de référence Diamètre (mm) | Câble de référence Poids (kg/km) | Diamètre de fibre à tampons serrés (μm) | Force de traction admissible à long terme/à court terme (N) | Force d'écrasement autorisée à long terme/à court terme (N) | Rayon de flexion statique/dynamique (mm) | |
Gaine en PVC | Gaine LSZH | ||||||
SXC-1.6 | 1.6 ± 0.2 | 2.4 | 2.6 | 600 ± 50 | 40/80 | 100/500 | 60/30 |
SXC-1.9 | 1.9 ± 0.2 | 3.5 | 4.5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
SXC-2.8 | 2.8 ± 0.2 | 6.0 | 7.5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
Type de fibre optique | Atténuation | Bande passante de lancement trop remplie | Bande passante modale efficace | Longueur du lien Ethernet 10G | Rayon de flexion minimum | |||
Conditions | Valeur maximale de la valeur typique 1310/1550nm | Valeur maximale de la valeur typique 1310/1550nm | 850/1300nm | 850nm | 850nm | / | ||
DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm | |
G652D | DB/km | DB/km | --- | --- | --- | --- | --- | 16 |
G657A1 | G652D | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | G657A1 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | 0.36/0.22 | 0.5/0.4 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | --- | --- | 30 |
62.5/125 | 50/125 | --- | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7.5 |
Température de transport/stockage/fonctionnement: -20 °C ~ 60 °C, température d'installation: -5 °C ~ 50 °C. | ||||||||
Remarque: Les dimensions et les valeurs de performance du produit peuvent être ajustées selon les exigences spécifiées par le client. | ||||||||
Adopte une fibre optique tamponnée étanche pour un décapage facile;
La fibre optique à tampon serré a une bonne ignifugation;
Les éléments de résistance en aramide confèrent au câble optique une excellente performance de traction;
Le matériau de la gaine extérieure présente les avantages de la résistance à la corrosion, de la résistance à l'eau, de l'ignifugation et de la protection de l'environnement;
La structure de la figure-8 est facile à décaper et à utiliser dans les branches.
Jumpers de connexion active à fibre optique duplex ou tresses
Câblage au niveau de la colonne montante intérieure et au niveau de la ventilation forcée
Interconnexion des instruments et des équipements de communication
