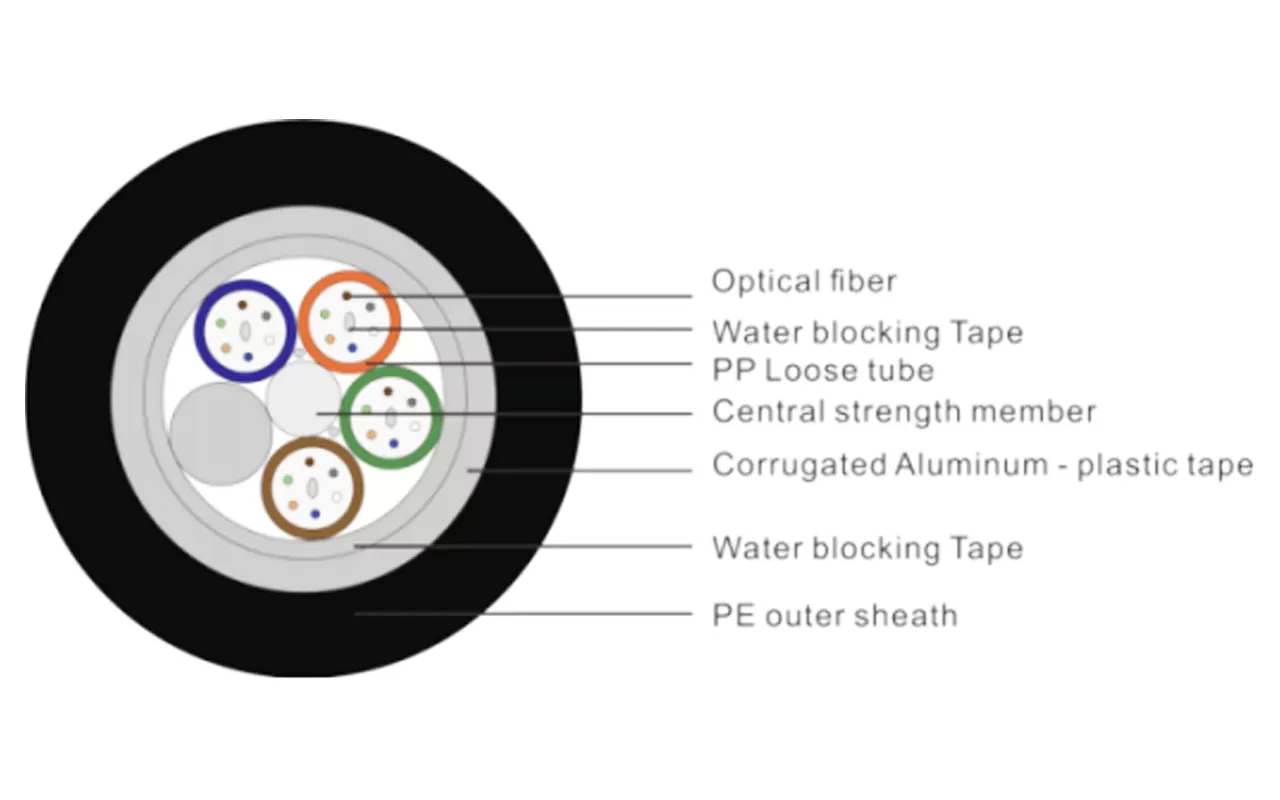

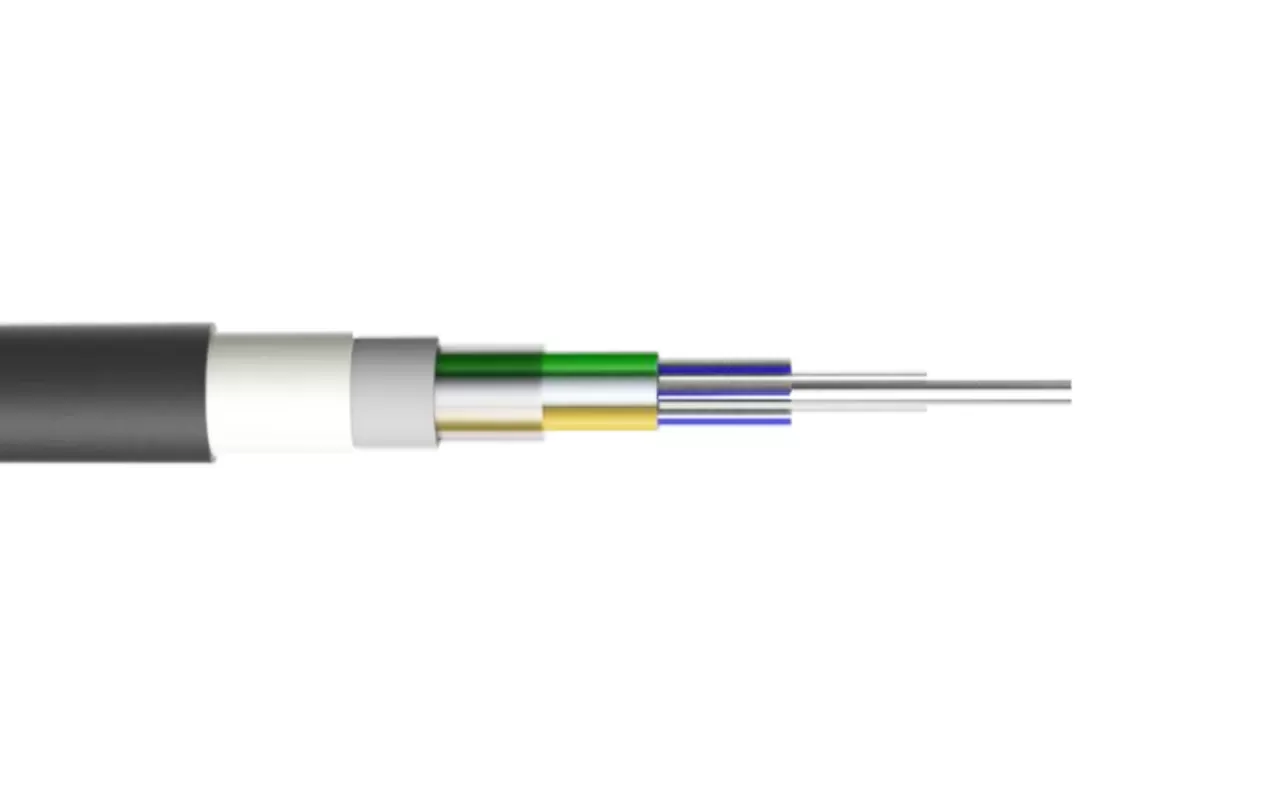

Les fibres optiques colorées sont placées dans des tubes lâches en matériau résistant à l'hydrolyse à haut module, et les tubes lâches sont remplis de pâte thixotropique bloquant l'eau. Au centre du noyau du câble se trouve un élément de résistance non métallique (FRP), autour duquel les tubes desserrés (et les cordes de remplissage) sont échoués pour former un noyau de câble compact et circulaire. Les tubes lâches et l'élément de résistance sont enveloppés de fils bloquant l'eau. Un ruban bloquant l'eau est enroulé longitudinalement autour du noyau du câble, suivi d'un ruban d'aluminium enduit de plastique enveloppé longitudinalement, et enfin une gaine de polyéthylène est extrudée pour former le câble.
Fibre Type | Atténuation (20 ℃) | Bande passante | Numérique Ouverture (NA) | Longueur d'onde de coupure de câble | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.3db/km | ≤ 1.2db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62.5/125μm | ≤ 3.5db/km | ≤ 1.2db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Optique Câble Modèle (Augmentation de 2 fibres) | Nombre de fibres | Numéro De Manches | Numéro De remplisseur Cordes | Référence Optique Câble Poids (Kg/km) | Permettre Force de traction Long terme/Court- Terme (N) | Permettre Force d'écrasement (À long terme/ À court terme) (N) | Rayon de flexion (Statique/dynamique) (Mm) |
DCFA-24Xn | 24 | 4 | 2 | 96 | 400/1000 | 300/1000 | 10D/20D |
Température de stockage et de fonctionnement: -40 ℃ à 70 ℃. | |||||||
Remarque: Les dimensions et les valeurs de performance du produit peuvent être ajustées selon les exigences spécifiées par le client. | |||||||
Il a de bonnes propriétés mécaniques et caractéristiques de température.
Le matériau du tube lâche présente une bonne résistance à l'hydrolyse et une excellente résistance à la pression latérale.
Des fils spéciaux bloquant l'eau sont placés à l'intérieur des tubes lâches pour fournir une protection critique pour les fibres optiques.
La structure de câble compact empêche efficacement la rétraction du tube.
Barrière d'humidité de ruban en aluminium enduit de plastique.
La gaine PE a une excellente résistance au rayonnement UV.
