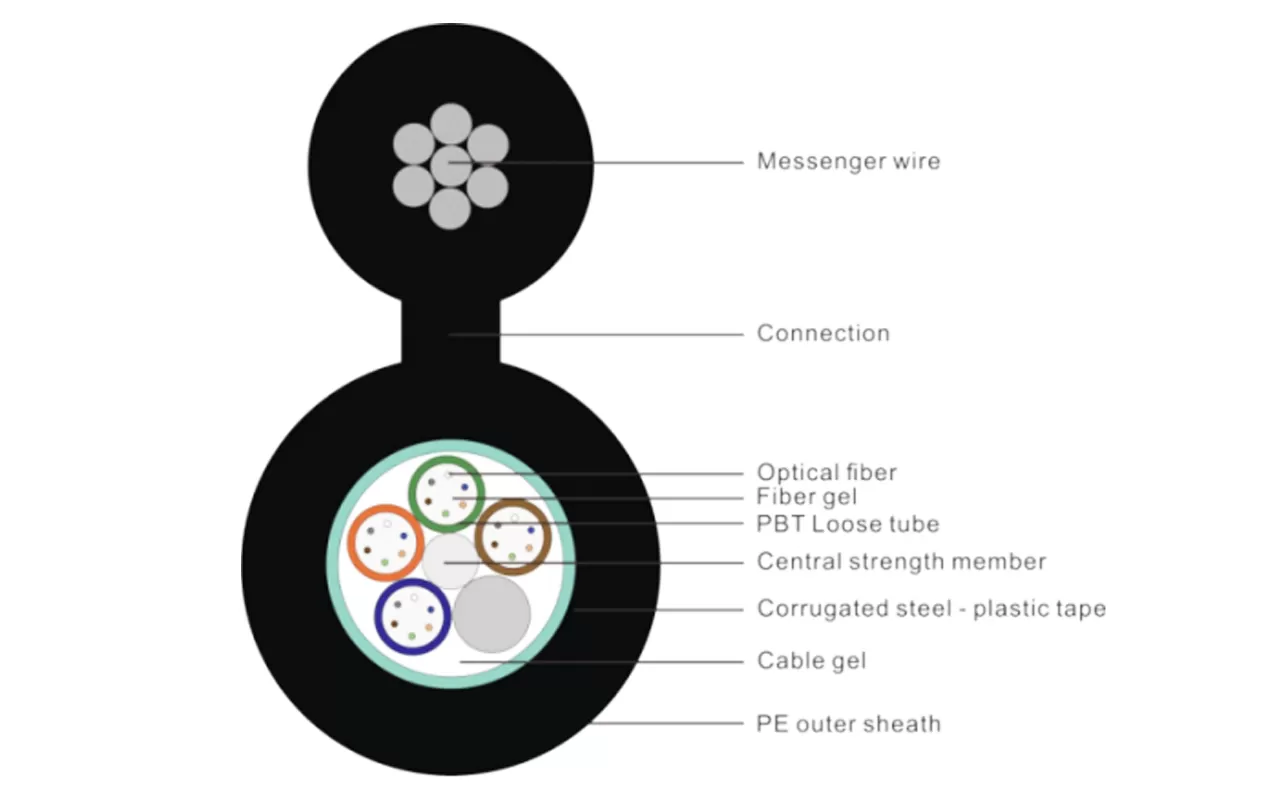

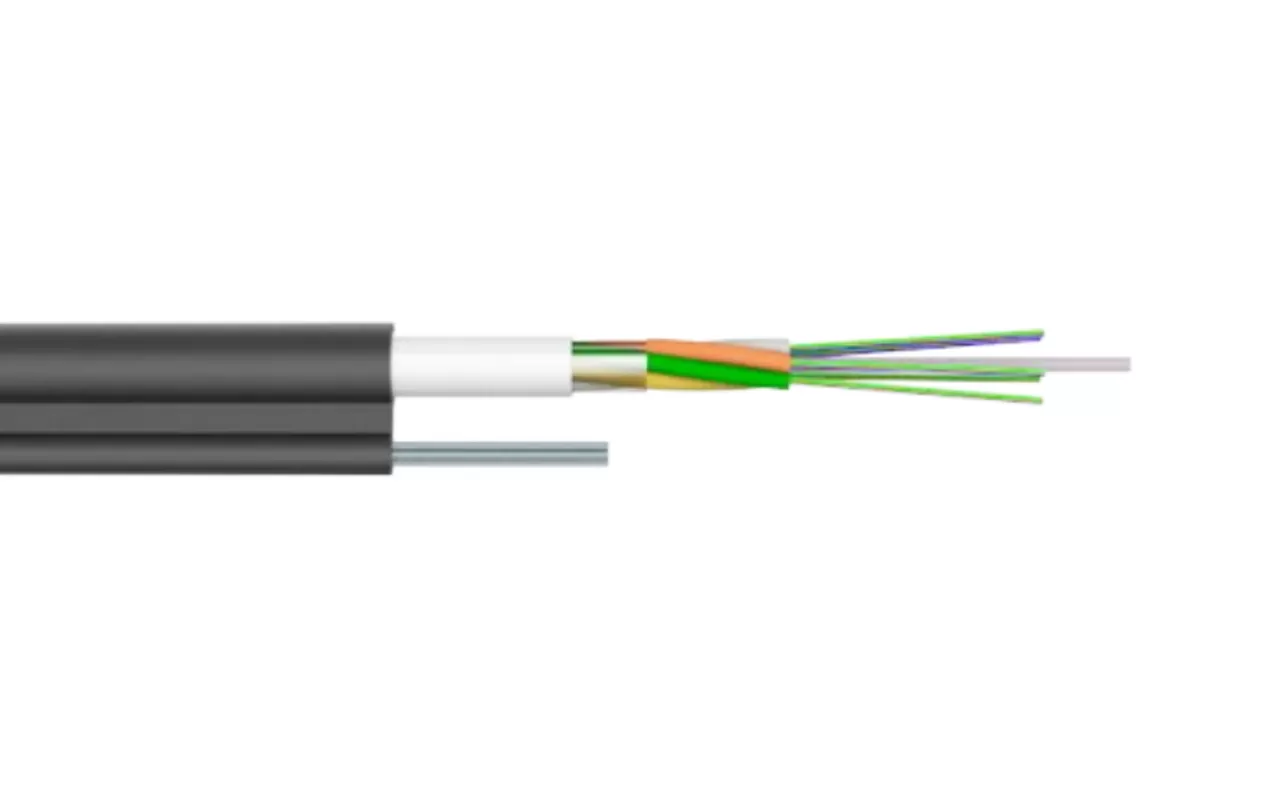

Les fibres optiques colorées sont placées dans des tubes lâches en matériau résistant à l'hydrolyse à haut module, et les tubes lâches sont remplis de pâte thixotropique bloquant l'eau. Au centre du noyau du câble se trouve un élément de résistance métallique, autour duquel les tubes desserrés (et les cordes de remplissage) sont échoués pour former un noyau de câble compact et circulaire. Le noyau de câble est enveloppé longitudinalement avec une couche de ruban d'aluminium revêtu de plastique, puis intégré avec des brins de fil d'acier dans une gaine de polyéthylène en forme de 8.
Fibre Type | Atténuation (20 ℃) | Bande passante | Numérique Ouverture (NA) | Longueur d'onde de coupure de câble | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.0db/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62.5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Optique Câble Modèle (Augmentation de 2 fibres) | Nombre de fibres | Numéro De Manches | Numéro De remplisseur Cordes | Référence Optique Câble Poids (Kg/km) | Permettre Force de traction Long terme/Court- Terme (N) | Permettre Force d'écrasement (À long terme/ À court terme) (N) | Rayon de flexion (Statique/dynamique) (Mm) |
GYTC8A-24Xn | 24 | 4 | 1 | 158 | En (ou en), de la, de la, de la, de la, de la | 300/1000 | 10D/20D |
GYTC8A-48Xn | 48 | 4 | 1 | 172 | |||
Température de stockage et de fonctionnement: -40 ℃ à 70 ℃. | |||||||
Remarque: Les dimensions et les valeurs de performance du produit peuvent être ajustées selon les exigences spécifiées par le client. | |||||||
Il a d'excellentes propriétés mécaniques et caractéristiques de température.
Les brins d'acier utilisés comme éléments autoportants répondent à la résistance à la traction requise pour les câbles optiques aériens, facilitant l'installation aérienne autoportante et réduisant les coûts d'installation.
Le matériau du tube lâche a une bonne résistance à l'hydrolyse et une excellente résistance à la pression latérale.
Le tube est rempli de graisse spéciale, offrant une protection critique pour les fibres optiques.
Le ruban en acier enduit double face améliore la résistance à l'humidité du câble.
