Les fibres optiques colorées sont placées dans des tubes lâches constitués de matériaux à haut module, et les tubes lâches sont remplis de pâte de fibres thixotropes bloquant l'eau.

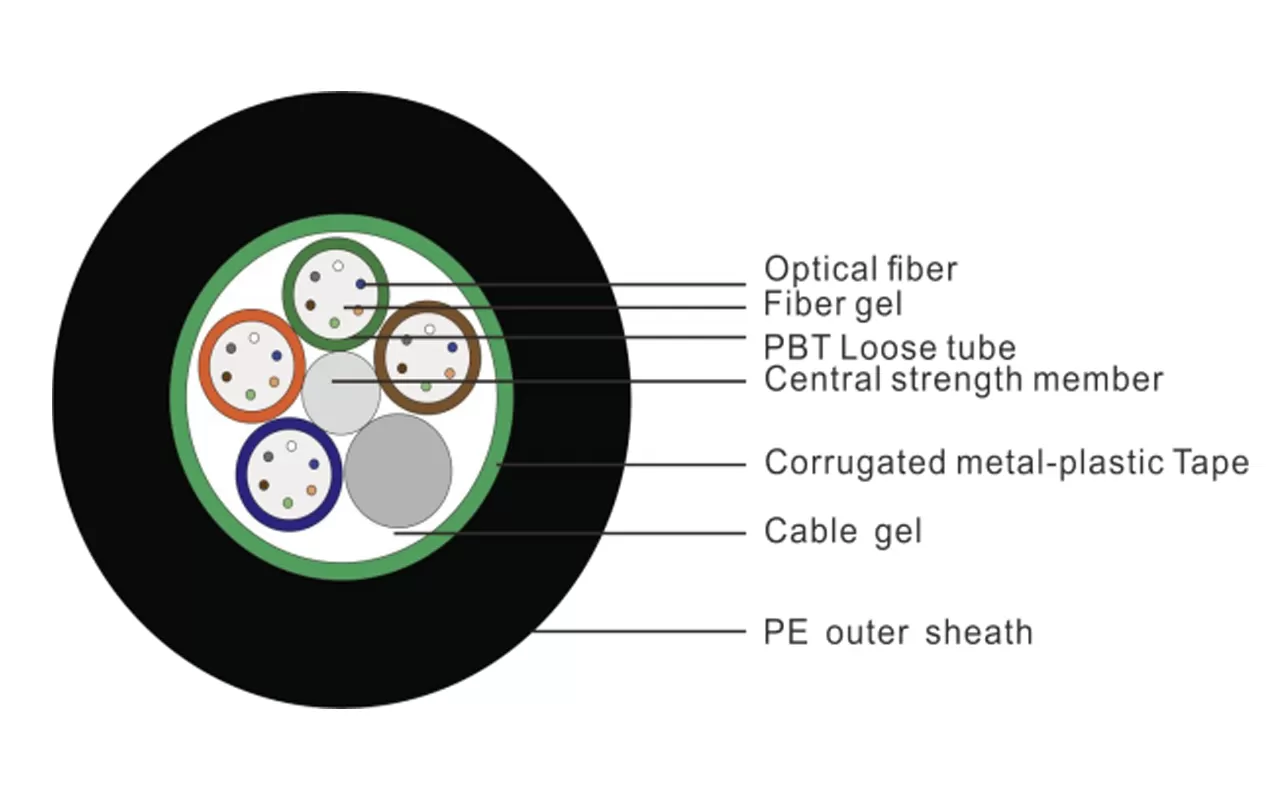

Au centre du noyau du câble se trouve un élément de résistance métallique. Les tubes desserrés (et les cordes de remplissage) sont bloqués autour de l'élément de résistance central pour former un noyau de câble circulaire. Les espaces dans le noyau du câble et l'espace entre le noyau du câble et le ruban en acier sont remplis de pâte de câble bloquant l'eau. Une fois que le ruban en acier revêtu double face est enveloppé longitudinalement, une gaine en polyéthylène est extrudée.
Type de fibre | Atténuation (20 ℃) | Bande passante | Ouverture numérique (NA) | Longueur d'onde de coupure de câble | |||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | ||||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm | |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm | |
50/125μm | ≤ 3.0db/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - | |
62.5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - | |
Modèle de câble optique (augmentant de 2 fibres) | Nombre de fibres | Nombre de manches | Nombre de cordes de remplissage | Poids du câble optique de référence (kg/km) | Force de traction admissible (à long terme/à court terme)(N) | Force d'écrasement admissible (à long terme/à court terme)(N) | Rayon de flexion (statique/dynamique)(mm) |
GYTS-24Xn | 24 | 4 | 1 | 96 | 600/1500 | 300/1000 | 10D/20D |
GYTS-48Xn | 48 | 4 | 1 | 111 | |||
GYTS-96Xn | 96 | 8 | 0 | 168 | |||
GYTS-144Xn | 144 | 12 | 0 | 228 | |||
GYTS-288Xn | 288 | 24 | 0 | 283 |
Température de stockage et de fonctionnement: -40 °C à 70 °C.
Remarque: Les dimensions et les valeurs de performance du produit peuvent être personnalisées selon les exigences spécifiques du client.
-Le matériau du tube lâche lui-même a une bonne résistance à l'hydrolyse et une résistance élevée.
Le tube est rempli de graisse spéciale, qui fournit une protection d'étanchéité clé pour les fibres optiques.
La gaine PE a une excellente résistance au rayonnement UV.
L'élément de résistance centrale à fil d'acier unique aide à l'alignement et à la résistance à la traction du câble optique.
Il a d'excellentes propriétés mécaniques et caractéristiques de température.
Le ruban en acier ondulé double face (PSP) améliore la résistance à l'humidité du câble, et la partie ondulée se combine mieux avec le PE, ce qui rend la structure plus robuste.
