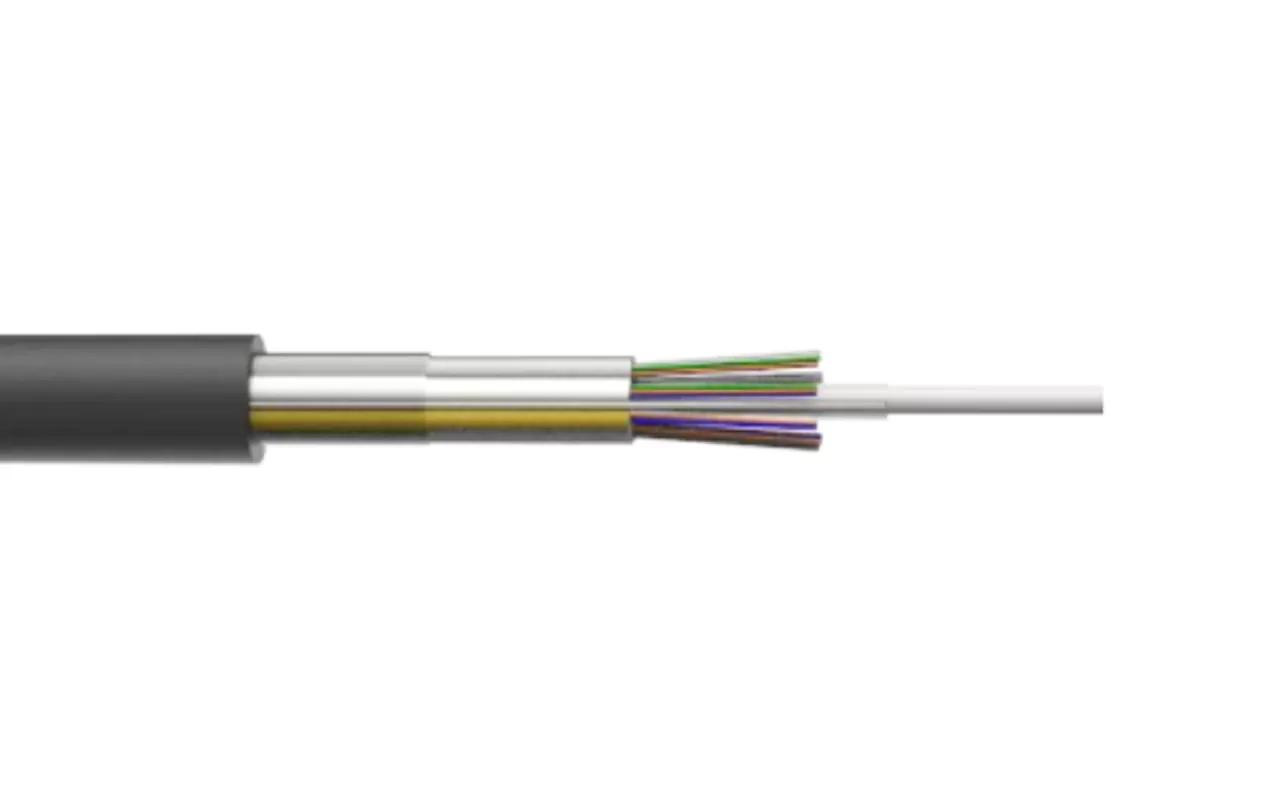

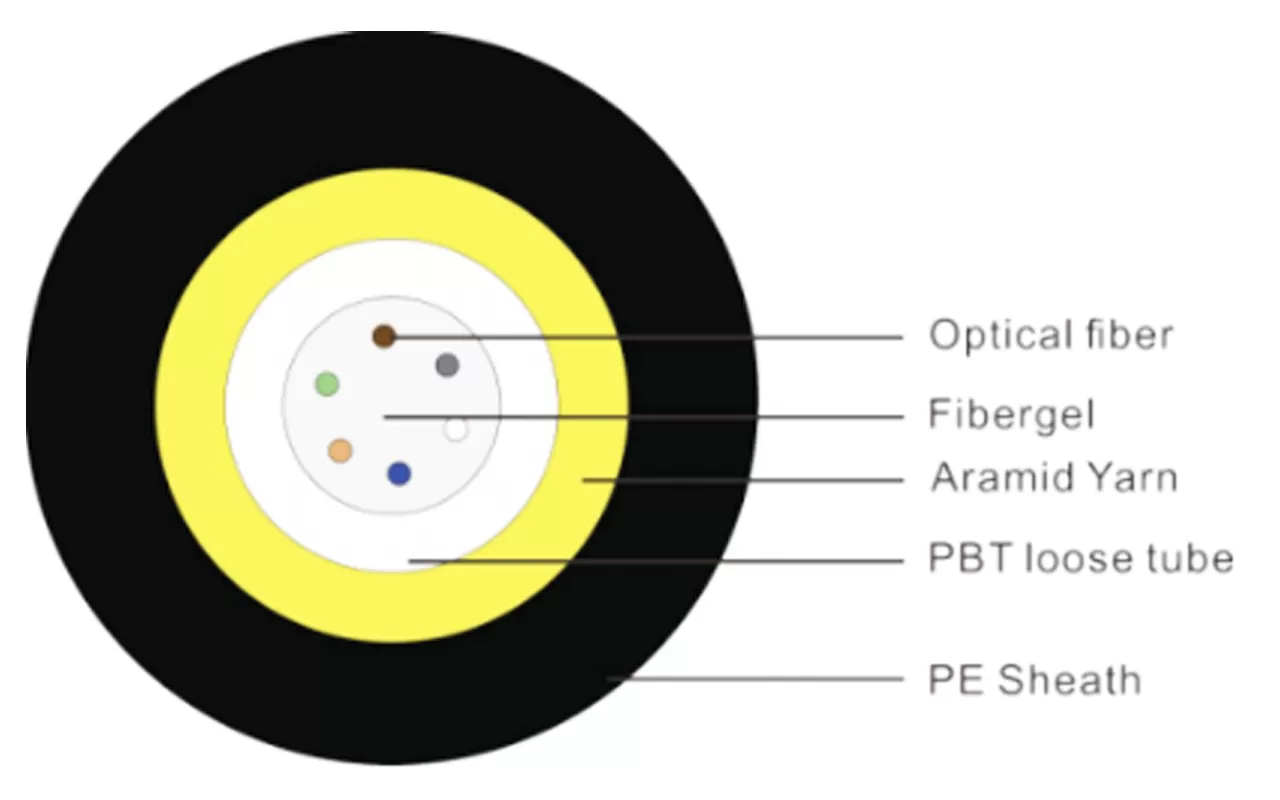

Les fibres optiques colorées sont placées dans des tubes lâches en matériau résistant à l'hydrolyse à haut module, et les tubes lâches sont remplis de composés imperméables non toxiques et inoffensifs. Au centre du noyau du câble se trouve un élément de résistance non métallique (FRP). Les tubes desserrés (ou cordes de remplissage) sont bloqués autour de l'élément de résistance central pour former un noyau de câble circulaire compact. Des fils bloquant l'eau sont disposés à l'extérieur de l'élément de résistance, puis une gaine de polyéthylène haute densité noire ou colorée est extrudée pour former le câble.
Fibre Type | Atténuation (20 ℃) | Bande passante | Numérique Ouverture (NA) | Longueur d'onde de coupure de câble | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.5db/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62.5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Optique Câble Modèle (Augmentation de 2 fibres) | Nombre de fibres | Numéro De Tubes en vrac | Numéro De remplisseur Cordes | Câble Diamètre | Référence Optique Câble Poids (Kg/km) | Permettre Tensileforce Long terme/Court- Terme (N) | Permettre CrushForce (À long terme/ À court terme) (N) | Rayon de flexion (Statique/dynamique) (Mm) |
GCYFTY-96Xn | 96 | 8 | 0 | 6.4 | 31 | 250/800 | 150/450 | 10D/20D |
GCYFTY-144Xn | 144 | 12 | 0 | 8.3 | 49 | 250/800 | 150/450 | 10D/20D |
Température de stockage et de fonctionnement: -30 ℃ à 70 ℃. | ||||||||
Remarque: Les dimensions et les valeurs de performance du produit peuvent être ajustées en fonction des exigences spécifiques au client. | ||||||||
Les éléments de résistance non métalliques sont adoptés, avec un petit diamètre extérieur, un poids léger et une dureté modérée. La gaine extérieure a un coefficient de frottement extrêmement faible, permettant une distance de soufflage d'air plus longue.
Le tube lâche est rempli de graisse spéciale, qui fournit une protection tampon pour les fibres optiques et assure la performance imperméable du câble.
La structure de câble compact empêche efficacement la rétraction du tube lâche.
