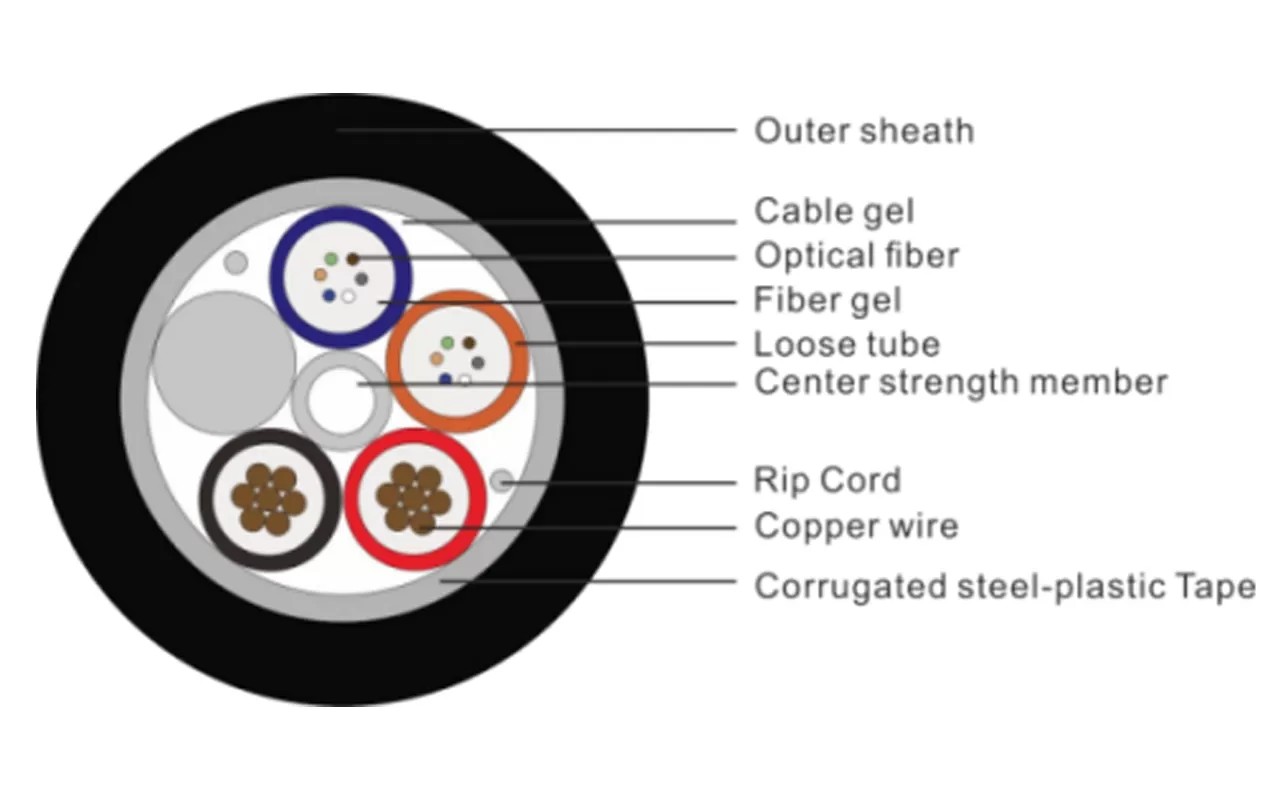

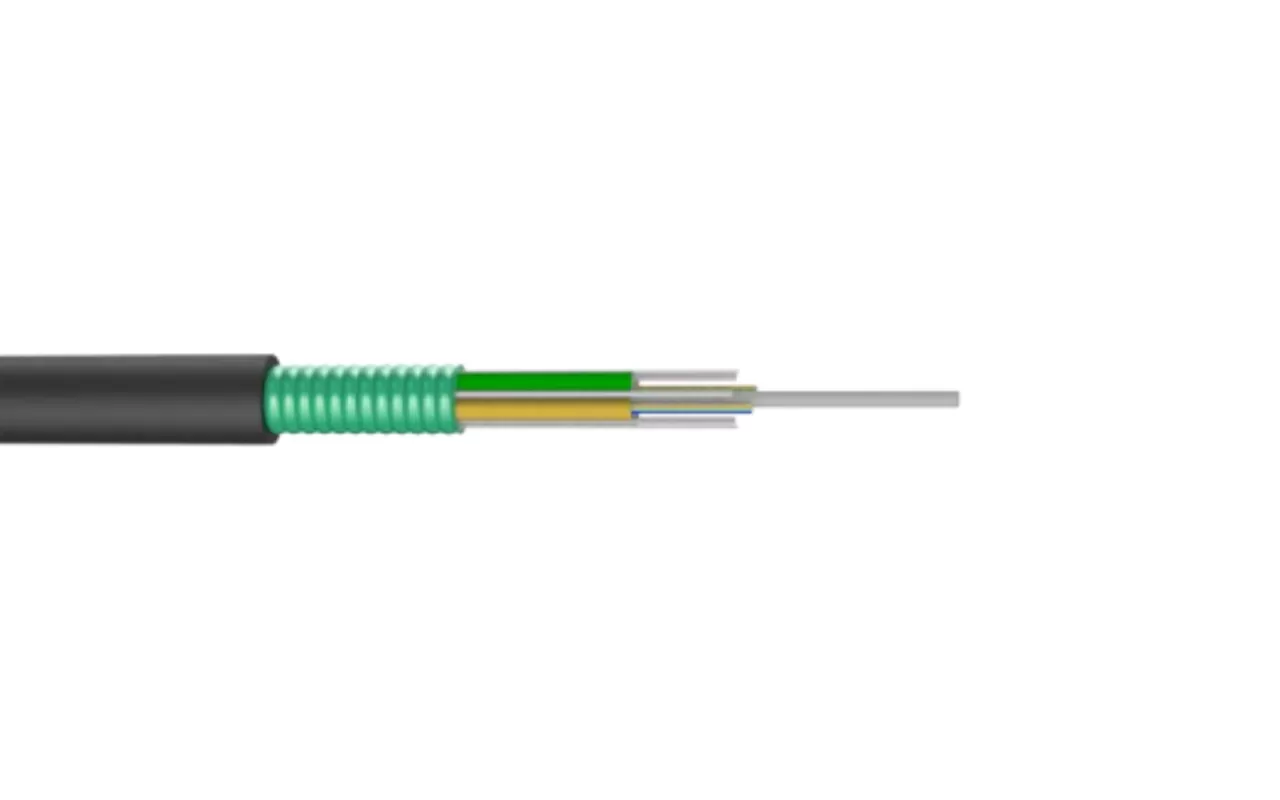

Les fibres optiques colorées sont placées dans des tubes lâches en matériau résistant à l'hydrolyse à haut module, qui sont remplis de pâte thixotropique bloquant l'eau. Une couche de fils d'acier fins et ronds est échouée autour des tubes desserrés pour former un noyau de câble compact et circulaire, avec des charges bloquant l'eau emballées dans les espaces à l'intérieur du noyau. Après emballage longitudinal avec du ruban d'aluminium revêtu de plastique, une gaine intérieure en polyéthylène est extrudée. Puis, après avoir été blindé avec un seul fil d'acier fin et rond, une gaine extérieure en polyéthylène est finalement extrudée pour compléter le câble.
Optique Câble Modèle (Augmentation de 2 fibres) | Référence Diamètre extérieur (Mm) | Référence Poids (Kg/km) | Permettre Force de traction Long terme/Court- Terme (N) | Permettre Force de concassage (À long terme/ À court terme) (N) | Structure de référence |
GDTS-02-24Xn 2X1.5 | 11.6 | 157 | 600/1500 | 300/1000 | Type I |
GDTS-02-24Xn 2X2.5 | 12.5 | 190 | 600/1500 | 300/1000 | Type II |
GDTS-02-24Xn 2X4.0 | 13.6 | 241 | 600/1500 | 300/1000 | Type II |
GDTS-02-24Xn 2X5.0 | 15.0 | 282 | 600/1500 | 300/1000 | Type III |
GDTS-02-24Xn 2X6.0 | 15.7 | 300 | 600/1500 | 300/1000 | Type III |
GDTS-02-24Xn 2X8.0 | 16.9 | 383 | 600/1500 | 300/1000 | Type III |
Remarque: Xn représente le type de fibre optique. 2X1.5/2X2.5/2X4.0/2X6.0/2X8.0 indique la quantité et la spécification des conducteurs. Les câbles hybrides optoélectroniques avec différentes spécifications et quantités de conducteurs peuvent être produits selon les besoins des utilisateurs. Les câbles composites optoélectroniques avec différents nombres de fibres optiques peuvent être fabriqués selon les demandes des clients. | |||||
Section transversale du conducteur (mm2) | Résistance maximale au courant continu d'un seul conducteur (20 ℃)(Mconsa km) | Résistance d'isolement (20 ℃)(MΩ km) | Résistance à la tension d'isolation KV,DC 1minute | ||
Entre chaque conducteur isolé et d'autres métaux connectés à l'intérieur du câble | Entre les fils | Entre le fil et le ruban blindé en métal | Entre le fil et le fil d'acier | ||
1.5 | 13.3 | ≥ 10000 | 5 | 5 | 3 |
2.5 | 7.98 | ||||
4.0 | 4.95 | ||||
5.0 | 3.88 | ||||
6.0 | 3.30 | ||||
8.0 | 2.47 | ||||
Remarque: Les performances pertinentes des conducteurs d'alimentation sont conformes aux 2008 de 3956 GB/T. Les performances électriques des alimentateurs répondent aux exigences de la 5023.3-2007 GB/T. Remarque: Les dimensions et les valeurs de performance du produit peuvent être personnalisées selon les exigences spécifiques du client. | |||||
Bénéfie d'excellentes propriétés mécaniques et résistance à la température
Le blindage simple fin en fil d'acier rond double couche améliore la résistance à la traction du câble
Le matériau du tube lâche présente une résistance supérieure à l'hydrolyse et une forte résistance à la pression latérale
La graisse spéciale remplie dans les tubes offre une protection critique pour les fibres optiques
Le ruban en aluminium enduit de plastique sert de couche étanche à l'humidité
Taille compacte, légère et facile à installer
