Les fibres optiques colorées sont placées dans des tubes lâches constitués de matériaux à haut module, et les tubes lâches sont remplis de pâte de fibres thixotropes bloquant l'eau.

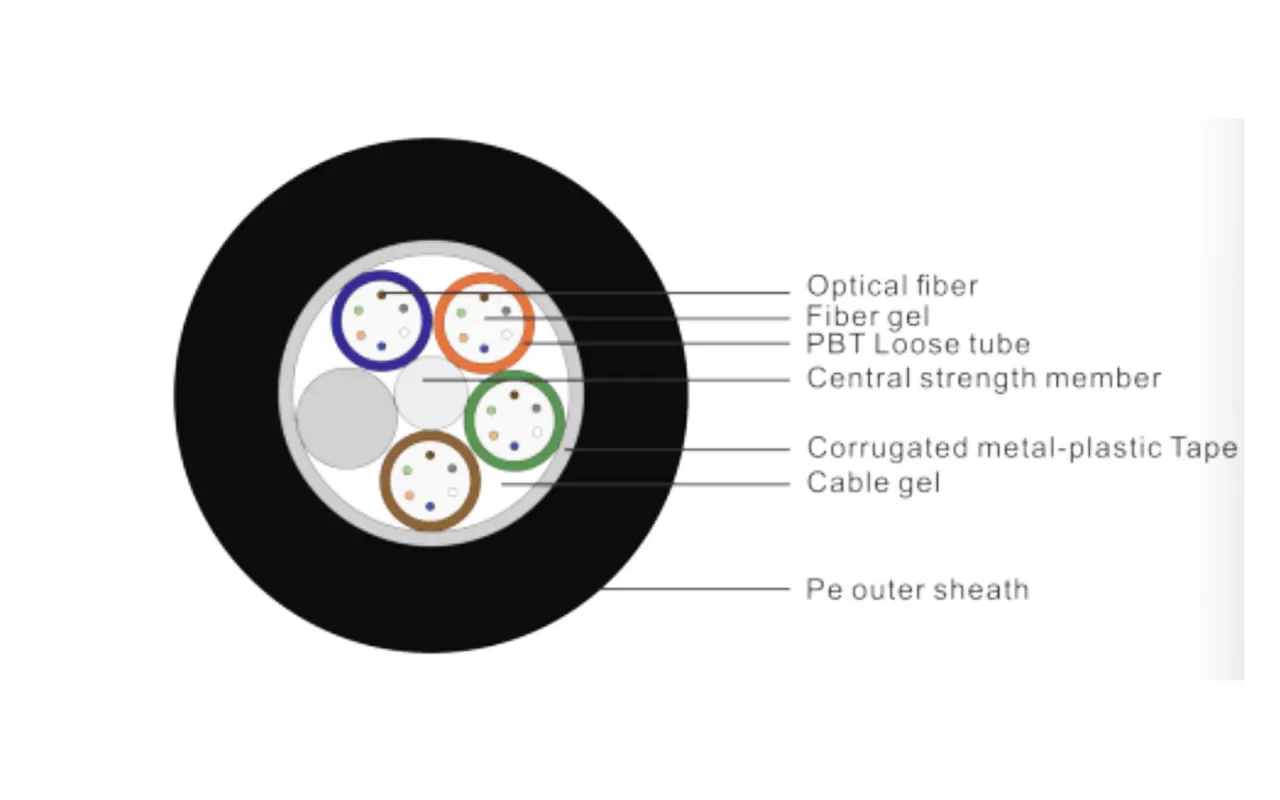

Au centre du noyau du câble se trouve un plastique renforcé de fibre de verre (FRP). Les tubes desserrés (et les cordes de remplissage) sont bloqués autour de l'élément de résistance central pour former un noyau de câble circulaire, et les espaces dans le noyau du câble sont remplis de pâte de câble bloquant l'eau. Une fois que le ruban d'aluminium revêtu de plastique est enveloppé longitudinalement, une gaine de polyéthylène est extrudée pour former le câble.
Type de fibre | Atténuation (20 ℃) | Bande passante | Ouverture numérique (NA) | Longueur d'onde de coupure de câble | |||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | ||||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm | |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm | |
50/125μm | ≤ 3.3db/km | ≤ 1.2db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - | |
62.5/125μm | ≤ 3.5db/km | ≤ 1.2db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - | |
Modèle de câble optique (augmentant de 2 fibres) | Nombre de fibres | Nombre de manches | Nombre de cordes de remplissage | Poids du câble optique de référence (kg/km) | Force de traction admissible (à long terme/à court terme)(N) | Force d'écrasement admissible (à long terme/à court terme)(N) | Rayon de flexion (statique/dynamique)(mm) |
GYFTA-24Xn | 24 | 4 | 2 | 99 | 400/1000 | 300/1000 | 10D/20D |
GYFTA-24Xn | 24 | 4 | 3 | 111 | 600/1500 | ||
GYFTA-48Xn | 48 | 4 | 2 | 122 | |||
GYFTA-24Xn | 24 | 4 | 4 | 127 | 1000/3000 | ||
GYFTA-48Xn | 48 | 8 | 0 | 127 | |||
GYFTA-96Xn | 96 | 8 | 0 | 136 | |||
GYFTA-144Xn | 144 | 12 | 0 | 195 |
Température de stockage et de fonctionnement: -40 °C à 70 °C.
Remarque: Les dimensions et les valeurs de performance du produit peuvent être personnalisées selon les exigences spécifiques du client.
-Le matériau du tube lâche lui-même a une bonne résistance à l'hydrolyse et une résistance élevée.
Il a d'excellentes propriétés mécaniques et caractéristiques de température.
Le tube est rempli de graisse spéciale, qui fournit une protection d'étanchéité clé pour les fibres optiques.
La gaine PE a une excellente résistance au rayonnement UV.
Un seul élément de résistance centrale non métallique avec une couche étanche à l'humidité en ruban d'aluminium enduit de plastique.
