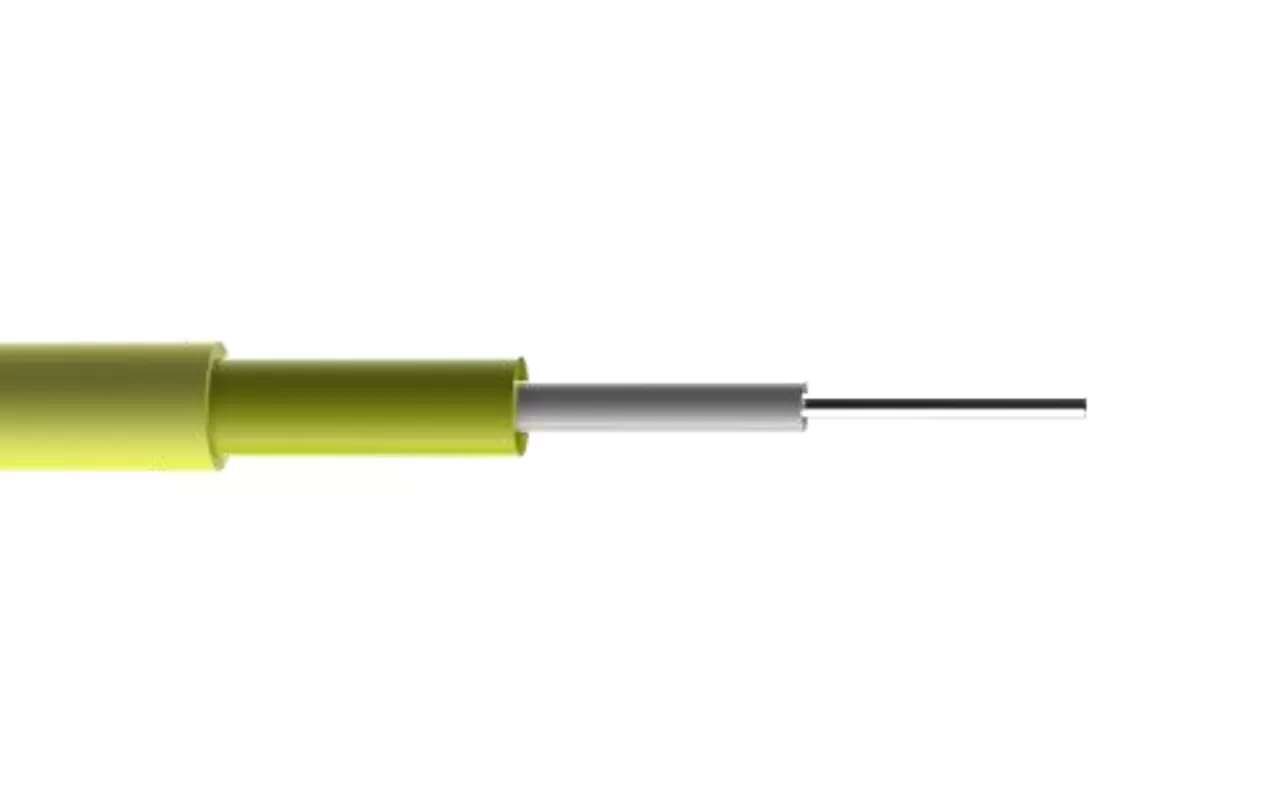

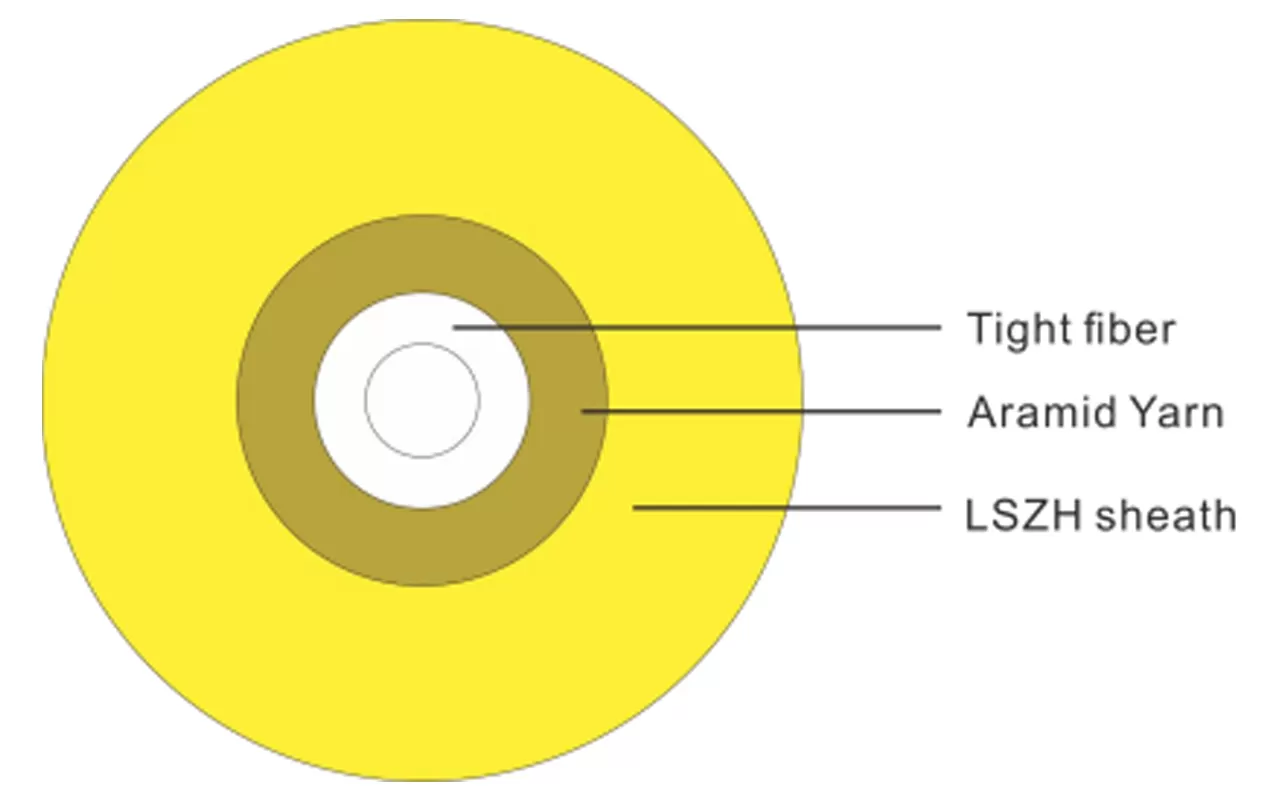

Le câble optique intérieur à un seul cœur utilise une fibre optique à tampon serré de 900 μm ou 600 μm comme unité de transmission optique, recouverte de fil d'aramide comme élément de résistance, et extrudé avec une couche de gaine de chlorure de polyvinyle (PVC) sur la couche la plus externe. Les gaines faites de matériaux tels que l'halogène à faible teneur en fumée zéro (LSZH) peuvent également être fournies selon les exigences du client.
Modèle de câble | Câble de référence Diamètre (mm) | Câble de référence Poids (kg/km) | Diamètre de fibre à tampons serrés (μm) | Force de traction admissible à long terme/à court terme (N) | Force d'écrasement autorisée à long terme/à court terme (N) | Rayon de flexion statique/dynamique (mm) | |
Gaine en PVC | Gaine LSZH | ||||||
SXC-1.6 | 1.6 ± 0.2 | 2.4 | 2.6 | 600 ± 50 | 40/80 | 100/500 | 60/30 |
SXC-1.9 | 1.9 ± 0.2 | 3.5 | 4.5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
SXC-2.8 | 2.8 ± 0.2 | 6.0 | 7.5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
Type de fibre optique | Atténuation | Bande passante de lancement trop remplie | Bande passante modale efficace | Longueur du lien Ethernet 10G | Rayon de flexion minimum | |||
Conditions | Valeur maximale de la valeur typique 1310/1550nm | Valeur maximale de la valeur typique 1310/1550nm | 850/1300nm | 850nm | 850nm | / | ||
DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm | |
G652D | DB/km | DB/km | --- | --- | --- | --- | --- | 16 |
G657A1 | G652D | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | G657A1 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | 0.36/0.22 | 0.5/0.4 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | --- | --- | 30 |
62.5/125 | 50/125 | --- | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7.5 |
Température de transport/stockage/fonctionnement: -20 °C ~ 60 °C, température d'installation: -5 °C ~ 50 °C. | ||||||||
Remarque: Les dimensions et les valeurs de performance du produit peuvent être ajustées selon les exigences spécifiées par le client. | ||||||||
Adopte la fibre optique étanche, qui est facile à dépouiller;
La fibre optique à tampon serré a de bonnes performances ignifuges;
Les éléments de résistance en aramide confèrent au câble optique une excellente performance de traction;
Le matériau de la gaine extérieure présente les avantages de la résistance à la corrosion, de la résistance à l'eau, de l'ignifugation, de la protection de l'environnement, etc.
Jumpers de connexion active de fibre optique ou tresses
Câblage au niveau de la colonne montante intérieure et au niveau de la ventilation forcée
Interconnexion des instruments et des équipements de communication
