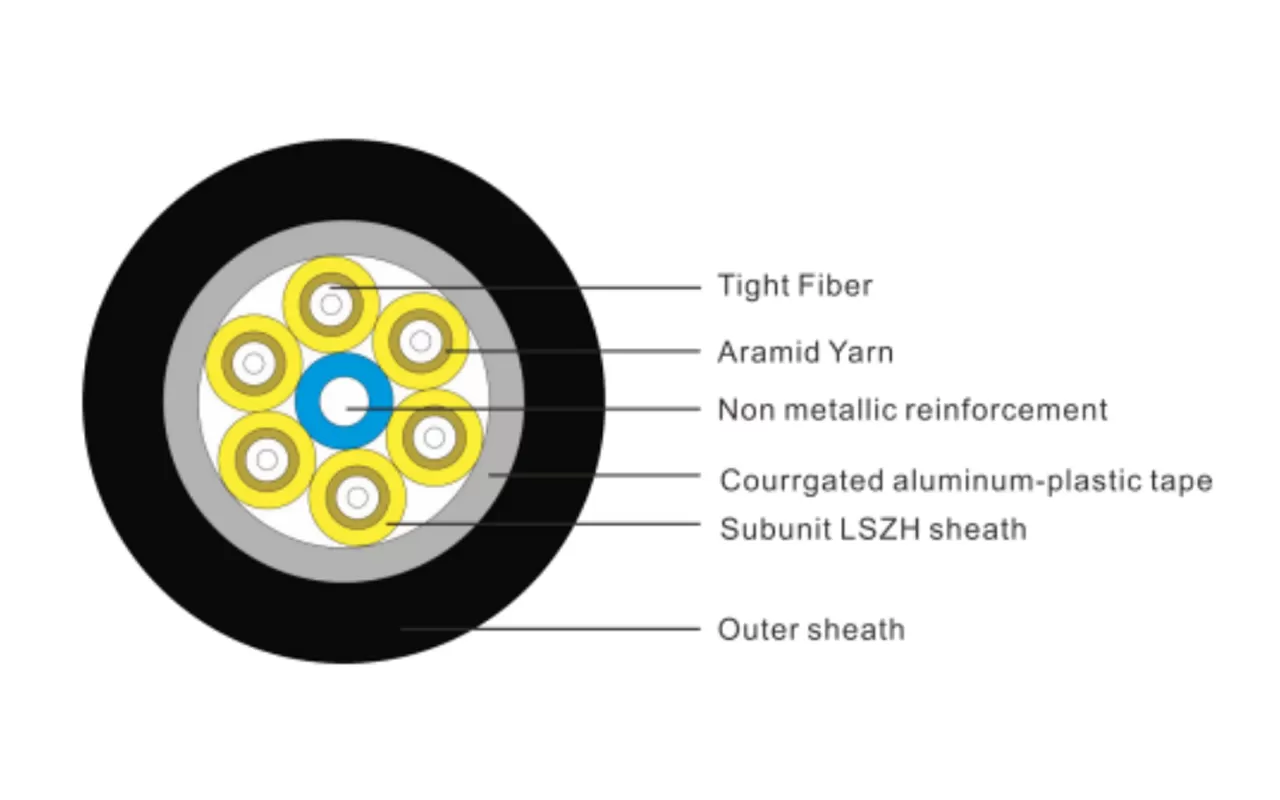

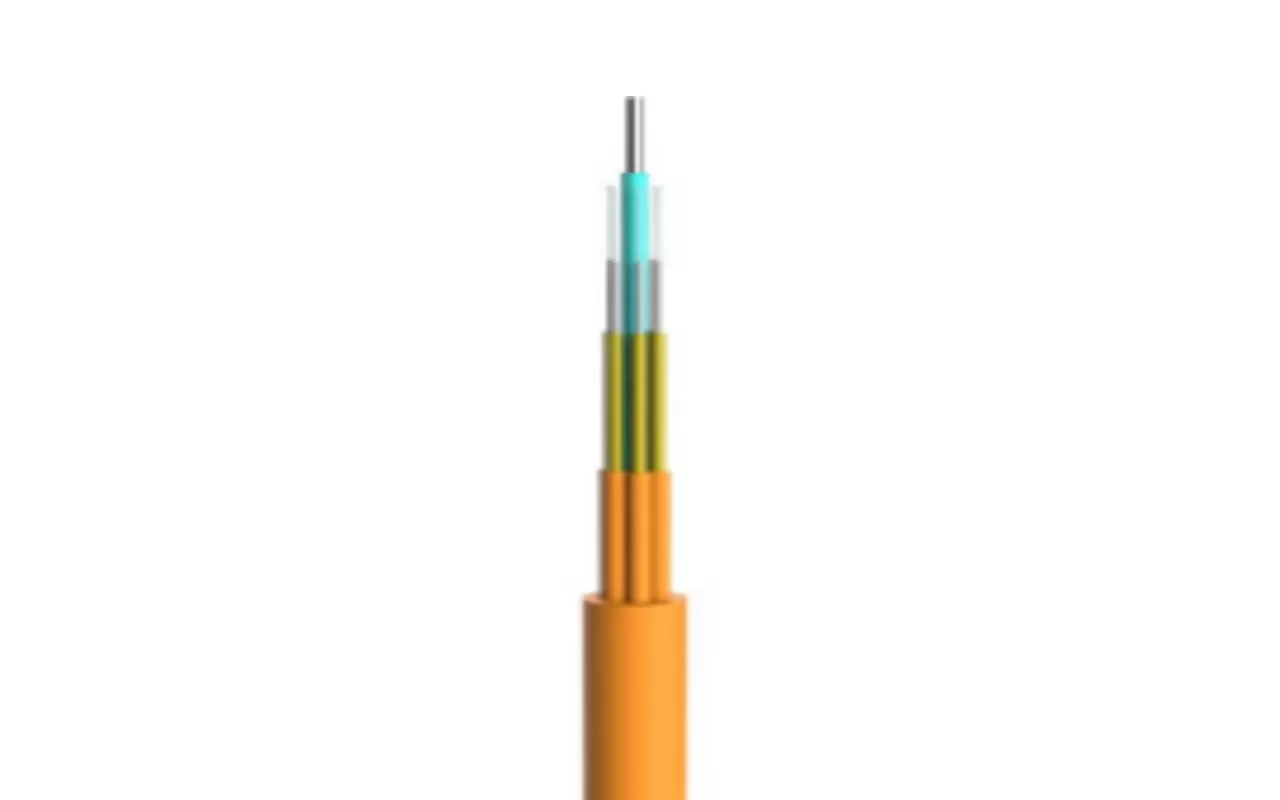

La queue de cochon étanche utilise un câble optique à un seul cœur (fibre tamponnée serrée de 900 μm, élément de résistance à l'aramide) comme sous-unité, avec un élément de résistance centrale non métallique. Les sous-unités de câble optique sont échouées autour de l'élément de force central pour former le noyau de câble. Une couche anti-humidité en ruban d'aluminium est enveloppée à l'extérieur et une gaine en polyéthylène est extrudée comme couche la plus externe.
Modèle de câble optique | Câble de référence Diamètre (mm) | Câble de référence Poids (kg/km) | Force de traction admissible à long terme/à court terme (N) | Force d'écrasement autorisée à long terme/à court terme (N) | Rayon de flexion statique/dynamique (mm) | |
GJA-II-YX-4Xn | 8.3 ± 0.5 | 58 | 58 | 130/440 | 300/1000 | 20D/10D |
GJA-II-YX-6Xn | 9.2 ± 0.5 | 73 | 73 | 200/660 | 300/1000 | 20D/10D |
GJA-II-YX-8Xn | 10.6 ± 0.5 | 96 | 96 | 200/660 | 300/1000 | 20D/10D |
GJA-II-YX-12Xn | 13.4 ± 0.5 | 115 | 155 | 200/600 | 300/1000 | 20D/10D |
Type de fibre optique | Atténuation | Bande passante de lancement trop remplie | Bande passante modale efficace | Longueur du lien Ethernet 10G | Rayon de flexion minimum | |||
Conditions | Valeur maximale de la valeur typique 1310/1550nm | Valeur maximale de la valeur typique 1310/1550nm | 850/1300nm | 850nm | 850nm | / | ||
DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm | |
G652D | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 16 |
G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | --- | --- | 30 |
62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7.5 |
Température de transport/stockage/fonctionnement: -20 °C ~ 60 °C, température d'installation: -5 °C ~ 50 °C. | ||||||||
Remarque: Les dimensions et les valeurs de performance du produit peuvent être ajustées selon les exigences spécifiées par le client. | ||||||||
L'élément de résistance non métallique permet au câble optique de résister à la force greatertensile.
Le ruban en aluminium a de bonnes performances étanches à l'humidité.
Le matériau de la gaine extérieure présente les avantages de la résistance à la corrosion, de la résistance à l'eau, de l'ignifugation et de la protection de l'environnement.
Câblage intérieur structuré
Connexion de l'équipement de distribution optique de câble extérieur à intérieur
