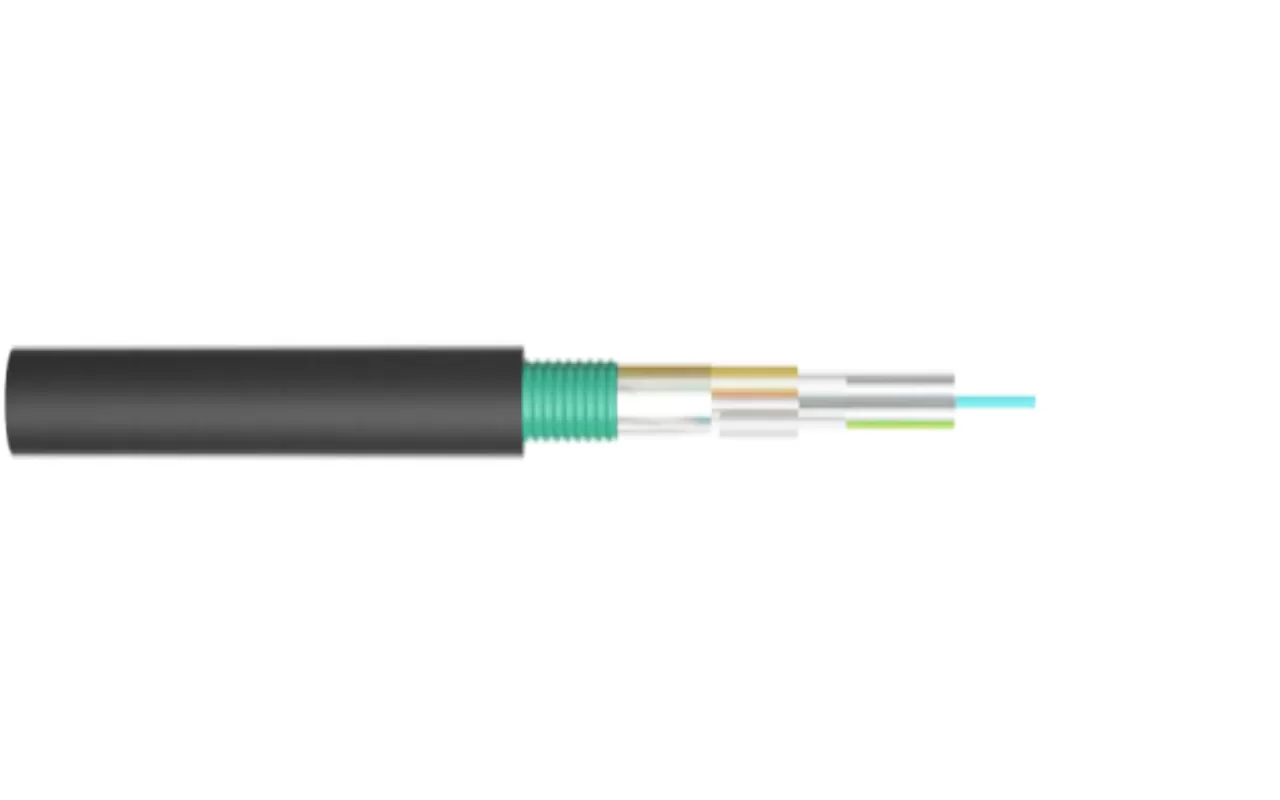

Des rubans de 4, 6, 8 et 12 fibres sont placés dans des tubes lâches constitués de matériaux à haut module, et les tubes lâches sont remplis de pâte de fibres thixotropes bloquant l'eau.

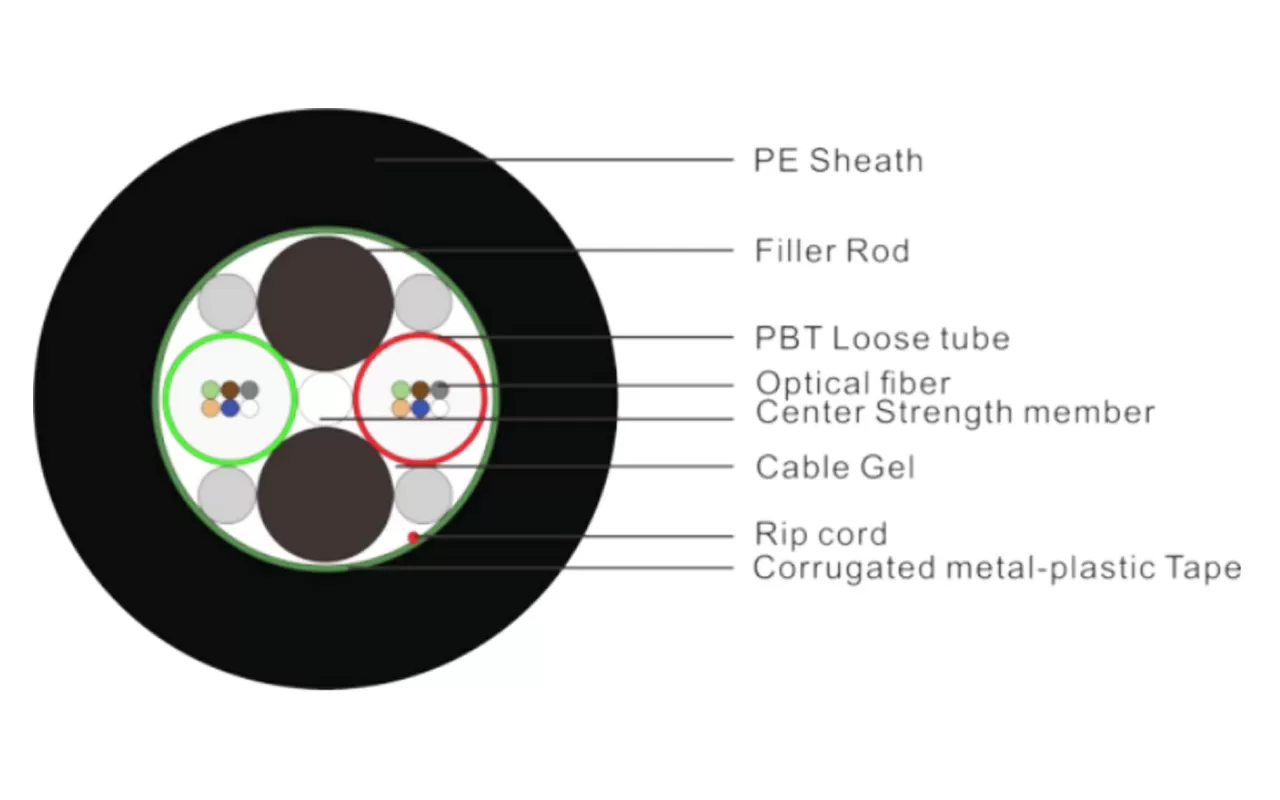

Au centre du noyau du câble se trouve un élément de résistance métallique. Les tubes desserrés (et les cordes de remplissage) sont bloqués autour de l'élément de résistance central pour former un noyau de câble circulaire, les espaces à l'intérieur du noyau du câble étant remplis de pâte de câble bloquant l'eau. Une fois que le ruban d'aluminium revêtu de plastique est enveloppé longitudinalement, une gaine de polyéthylène est extrudée pour former le câble.
Fibre Type | Atténuation (20 ℃) | Bande passante | Numérique Ouverture (NA) | Longueur d'onde de coupure de câble | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.3db/km | ≤ 1.2db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62.5/125μm | ≤ 3.5db/km | ≤ 1.2db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Optique Câble Modèle (Augmentation de 2 fibres) | Nombre de fibres | Numéro De Manches | Numéro De remplisseur Cordes | Référence Optique Câble Poids (Kg/km) | Permettre Force de traction Long terme/Court- Terme (N) | Permettre Force d'écrasement (À long terme/ À court terme) (N) | Rayon de flexion (Statique/dynamique) (Mm) |
GYDTA-48Xn | 4X12 | 1 | 3 | 265 | 600/1500 | 300/1000 | 10D/20D |
GYDTA-96Xn | 8X12 | 2 | 2 | 265 | |||
GYDTA-144Xn | 12X12 | 3 | 1 | 265 | |||
GYDTA-288Xn | 24X12 | 4 | 0 | 295 | |||
Température de stockage et de fonctionnement: -40 ℃ à 70 ℃. | |||||||
Remarque: Les dimensions et les valeurs de performance du produit peuvent être ajustées selon les exigences spécifiées par le client. | |||||||
Le matériau du tube lâche lui-même a une bonne résistance à l'hydrolyse et une résistance élevée.
Le tube est rempli de graisse spéciale, assurant une protection d'étanchéité clé pour les fibres optiques.
La gaine spéciale a une excellente ignifugation.
Un seul membre de force centrale non métallique.
Des rubans de 2, 6, 8 et 12 fibres sont adoptés, permettant une application flexible.
Il a d'excellentes propriétés mécaniques et caractéristiques de température.
Ruban en aluminium enduit de plastique couche résistant à l'humidité.
