Les ajustements des dimensions du produit et des valeurs de performance affecteront-ils la qualité du produit?

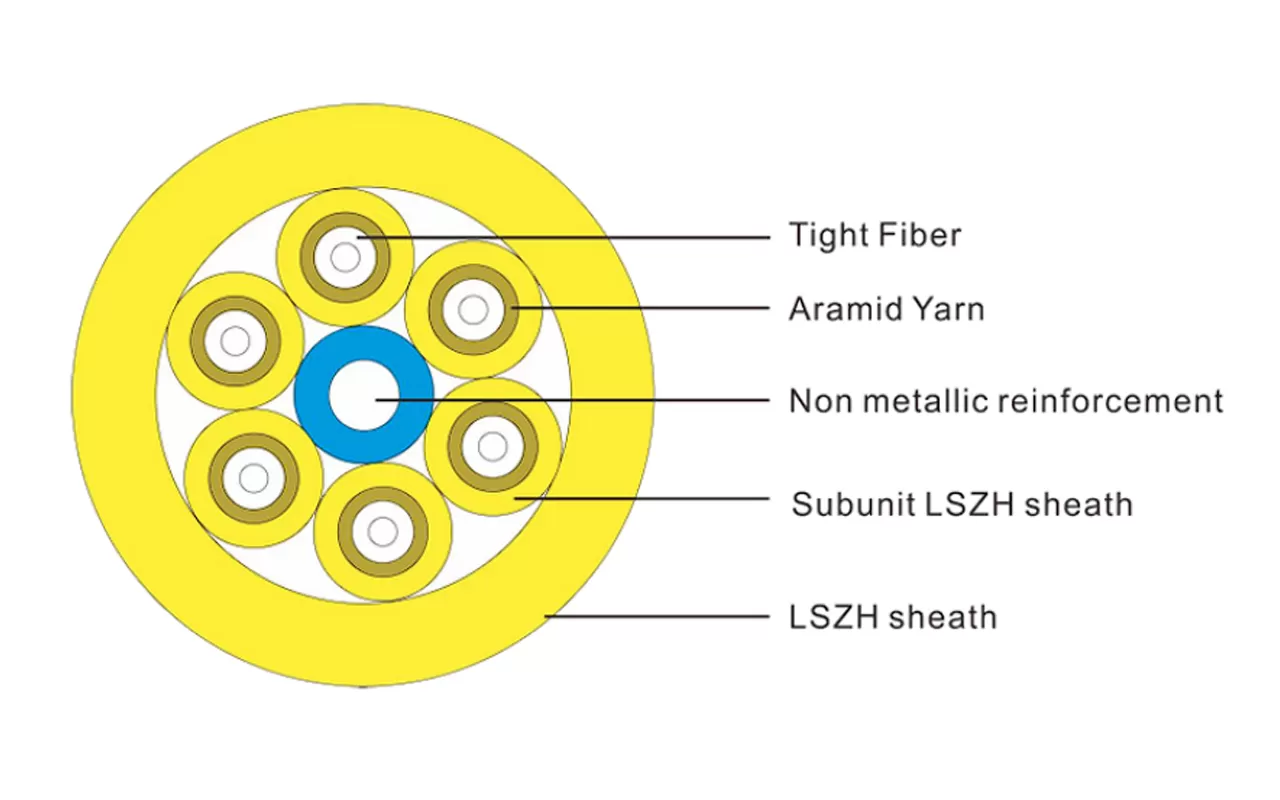

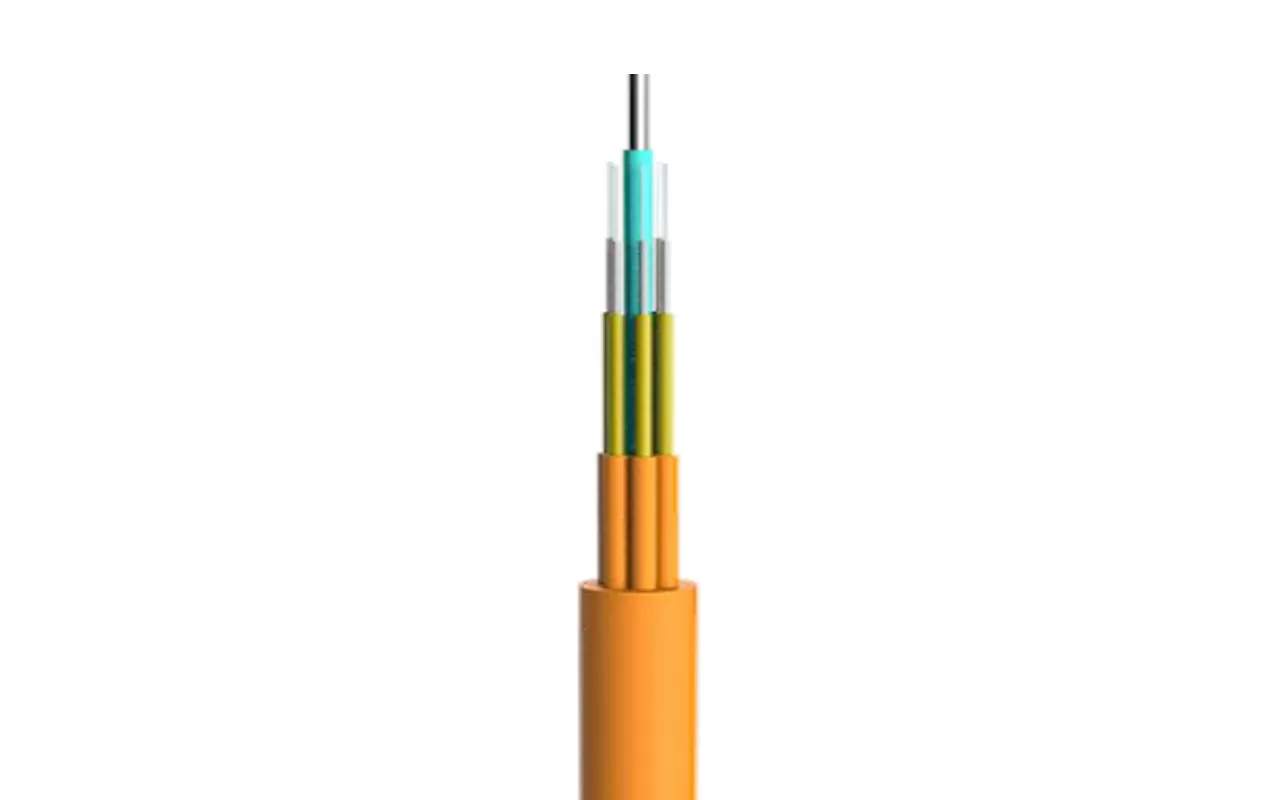

Le câble optique à branches multi-usages utilise des câbles optiques à un seul cœur (fibres optiques tamponnées étanches de 900 μm avec des éléments de résistance en aramide) comme sous-unités, avec un élément de force centrale non métallique. Les sous-unités de câble sont échouées autour de l'élément de force central pour former le noyau de câble. La couche la plus externe est extrudée avec une gaine en polychlorure de vinyle (PVC). Des gaines en matériau halogène à faible teneur en fumée zéro (LSZH) peuvent également être fournies selon les exigences du client.
Modèle de câble optique | Câble de référence Diamètre (mm) | Câble de référence Poids (kg/km) | Force de traction admissible à long terme/à court terme (N) | Force d'écrasement autorisée à long terme/à court terme (N) | Rayon de flexion statique/dynamique (mm) | |
BOC-X-XX-04Xn | 7.4 ± 0.5 | 50 | 56 | 130/440 | 300/1000 | 20D/10D |
BOC-X-XX-06Xn | 8.4 ± 0.5 | 66 | 74 | 200/660 | 300/1000 | 20D/10D |
BOC-X-XX-08Xn | 9.8 ± 0.5 | 91 | 101 | 200/660 | 300/1000 | 20D/10D |
BOC-X-XX-12Xn | 12.4 ± 0.5 | 140 | 155 | 200/660 | 300/1000 | 20D/10D |
BOC-X-XX-18Xn | 12.4 ± 0.5 | 140 | 155 | 400/1320 | 300/1000 | 20D/10D |
BOC-X-XX-24Xn | 14.4 ± 0.5 | 181 | 201 | 400/1320 | 300/1000 | 20D/10D |
BOC-X-XX-36Xn | 16.4 ± 0.5 | 208 | 255 | 400/1320 | 300/1000 | 20D/10D |
BOC-X-XX-48Xn | 19 ± 0.5 | 280 | 344 | 400/1320 | 300/1000 | 20D/10D |
Type de fibre optique | Atténuation | Bande passante de lancement trop remplie | Bande passante modale efficace | Longueur du lien Ethernet 10G | Rayon de flexion minimum | |||
Conditions | Valeur maximale de la valeur typique 1310/1550nm | Valeur maximale de la valeur typique 1310/1550nm | 850/1300nm | 850nm | 850nm | / | ||
DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm | |
G652D | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 16 |
G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | --- | --- | 30 |
62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7.5 |
BI-OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7.5 | ||
Température de transport/stockage/fonctionnement: -20 °C ~ 60 °C, température d'installation: -5 °C ~ 50 °C. | ||||||||
Remarque: Les dimensions et les valeurs de performance du produit peuvent être ajustées selon les exigences spécifiées par le client. | ||||||||
L'élément de résistance non métallique permet au câble optique de résister à une plus grande force de traction.
Les éléments de résistance en aramide dotent le câble optique d'une excellente performance de traction.
Le matériau de la gaine extérieure présente les avantages de la résistance à la corrosion, de la résistance à l'eau, de l'ignifugation et de la protection de l'environnement.
Câblage générique d'intérieur
Câble optique de câblage dorsal du bâtiment
