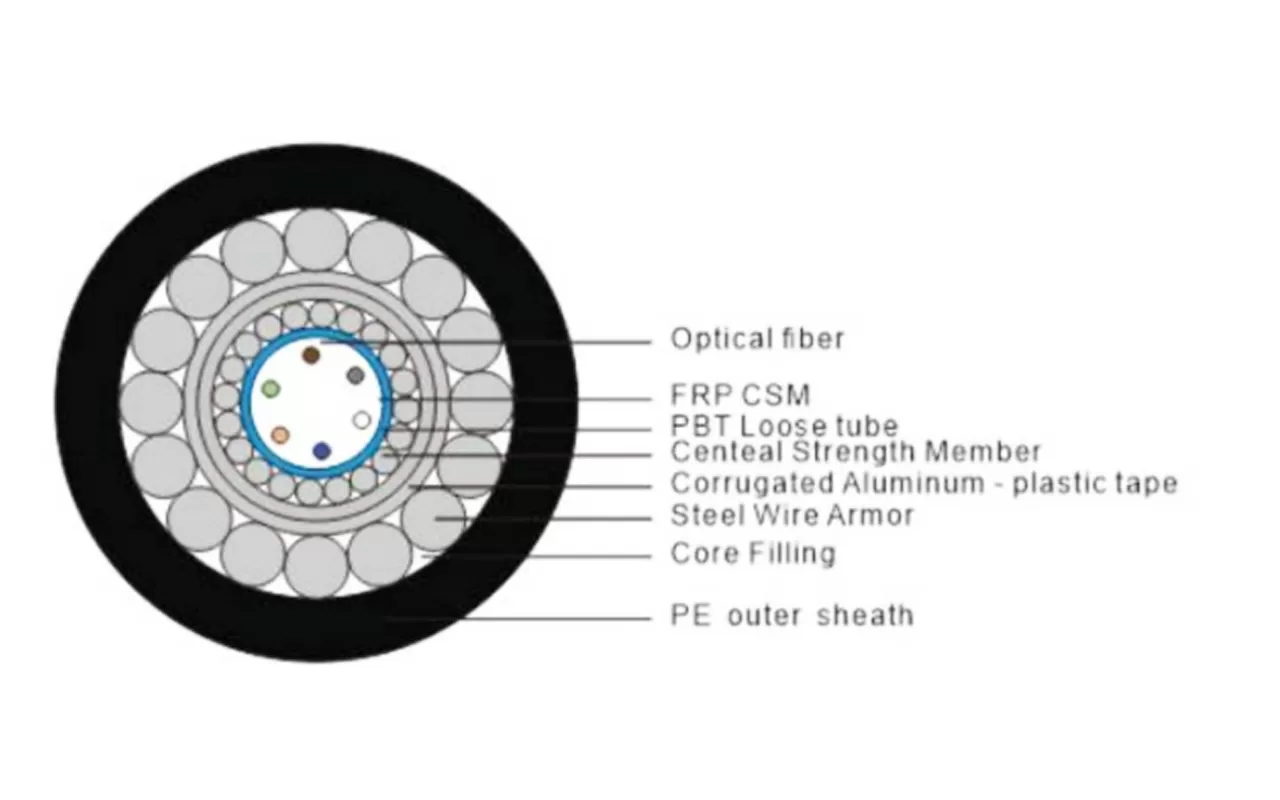

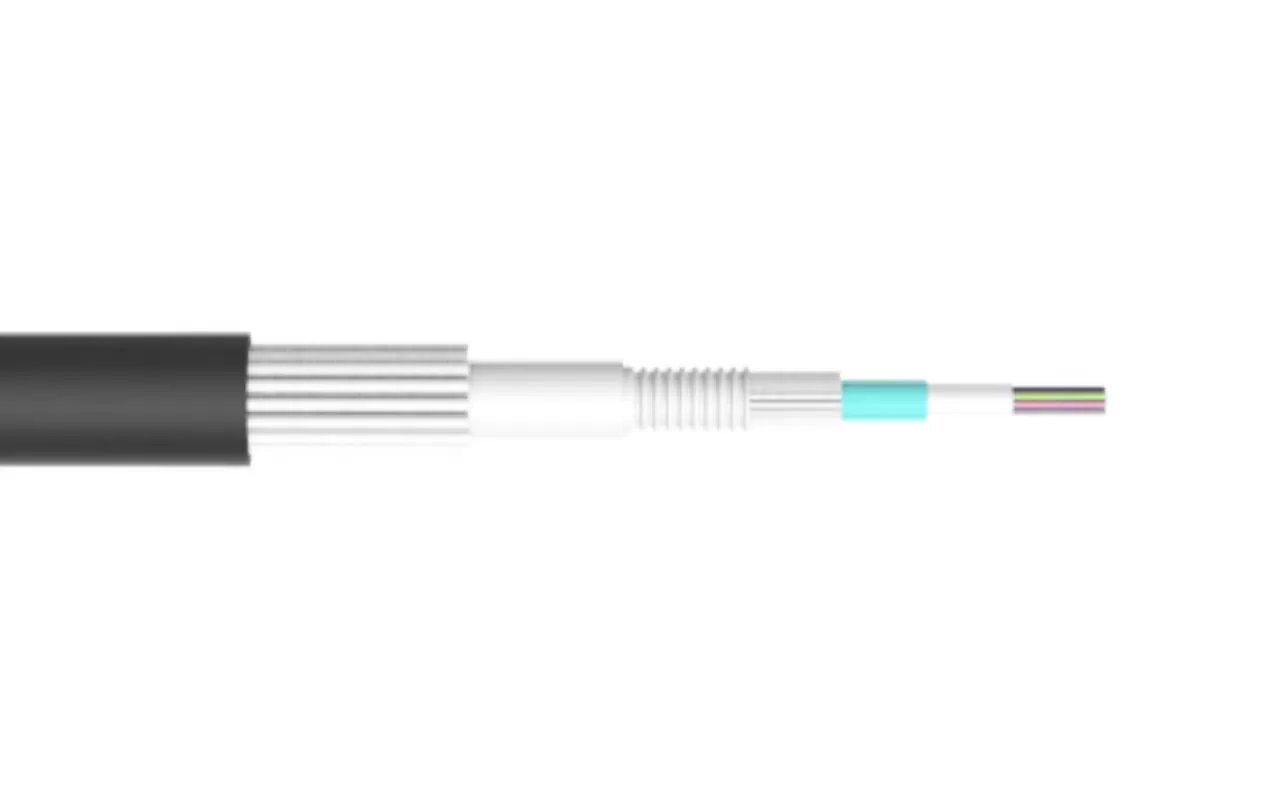

Les fibres optiques colorées sont placées dans des tubes lâches en matériau résistant à l'hydrolyse à haut module, et les tubes lâches sont remplis de graisse thixotropique bloquant l'eau. Une couche de fils d'acier fins et ronds est échouée à l'extérieur des tubes desserrés pour former un noyau de câble compact et circulaire, les espaces du noyau du câble étant remplis de charges bloquant l'eau.
Après emballage longitudinal avec du ruban d'aluminium revêtu de plastique, une couche de gaine intérieure en polyéthylène est extrudée. Puis, après avoir été blindé avec un seul fil d'acier fin et rond, une gaine extérieure en polyéthylène est finalement extrudée pour former le câble.
Fibre Type | Atténuation (20 ℃) | Bande passante | Numérique Ouverture (NA) | Longueur d'onde de coupure de câble | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.0db/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62.5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Optique Câble Modèle (Augmentation de 2 fibres) | Nombre de fibres | Référence Optique Câble Poids (Kg/km) | Permettre Tensileforce Long terme/Court- Terme (N) | Permettre CrushForce (À long terme/ À court terme) (N) | Rayon de flexion (Statique/dynamique) (Mm) |
GYXTA33-2-12Xn | 12 | 448 | 4000/10000 | 3000/5000 | 12.5D/25D |
GYXTA33-14-24Xn | 24 | 478 | |||
GYXTA33-26-36Xn | 36 | 510 | |||
Température de stockage et de fonctionnement: -40 ℃ à 70 ℃. | |||||
Remarque: Les dimensions et les valeurs de performance du produit peuvent être ajustées selon les exigences spécifiées par le client. | |||||
Excellentes propriétés mécaniques et résistance à la température
Le blindage simple fin en fil d'acier rond à double couche améliore les performances de traction du câble
Le matériau du tube lâche présente une bonne résistance à l'hydrolyse et une forte résistance à la pression latérale
La graisse spéciale remplie dans les tubes offre une protection critique pour les fibres optiques
Ruban en aluminium enduit de plastique pour l'humidité
De petite taille, léger et facile à poser
