Conducteur: 22AWG Cuivre solide nu
Isolation: PE SKIN-FOAN-SKIN
Veste sans halogène ou PVC disponible
RoHS, conforme REACH
ISO/IEC 11801
Liste UL/CSA CM XMR
ANSI/TIA-568-C.2-1
-Convient pour le câblage de locaux structurés.
-Pour la transmission de signaux vocaux et de données numériques et analogiques.
-Convient particulièrement à toutes les applications de classe FA.
-RNIS, Ethernet 10 Base-T, Fast Ethernet 100 Base-T. Gigabit Ethernet 1000Base-T.
-Base 10G-T:(IEEE 802.3). La portée maximale pour les BASE-T 25G BASE-T/40G
-Impédance: 4 ~ 100MHz 100 +/-15Ω,
100 ~ 250MHz 100 +/-22Ω,
250 ~ 2000MHz 100 +/-25Ω
-Résistance DC Max. Conducteur 20 °C:8.4(ohms/100m)
-Déséquilibre de résistance (%):Max 2.5.
-(Paire au déséquilibre de la capacité au sol):330(pF/100m).
-Impérance de transfert: Max 10 mohms/m @ 100Mhz.
-Atténuation de couplage: Min 80db.
-Température d'installation: 0-50 °C
-Coperation température:-20-60 °C

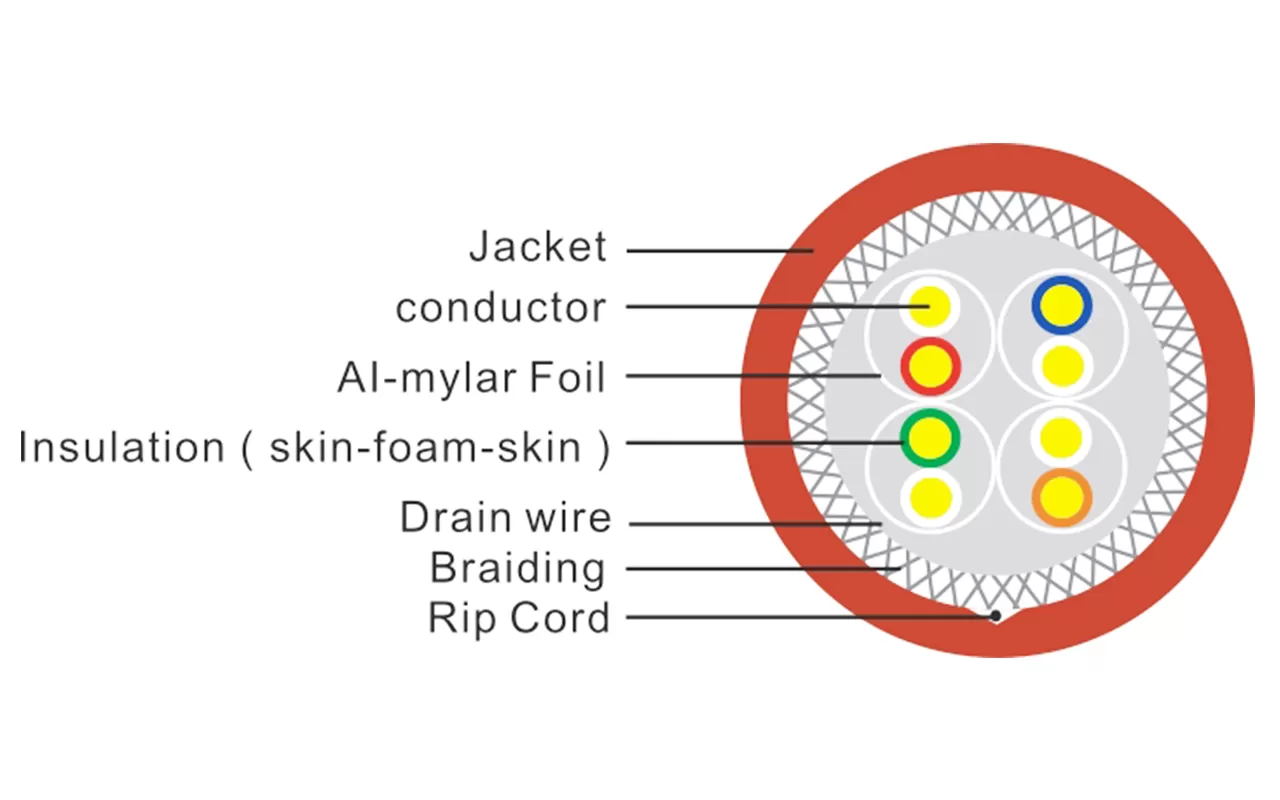

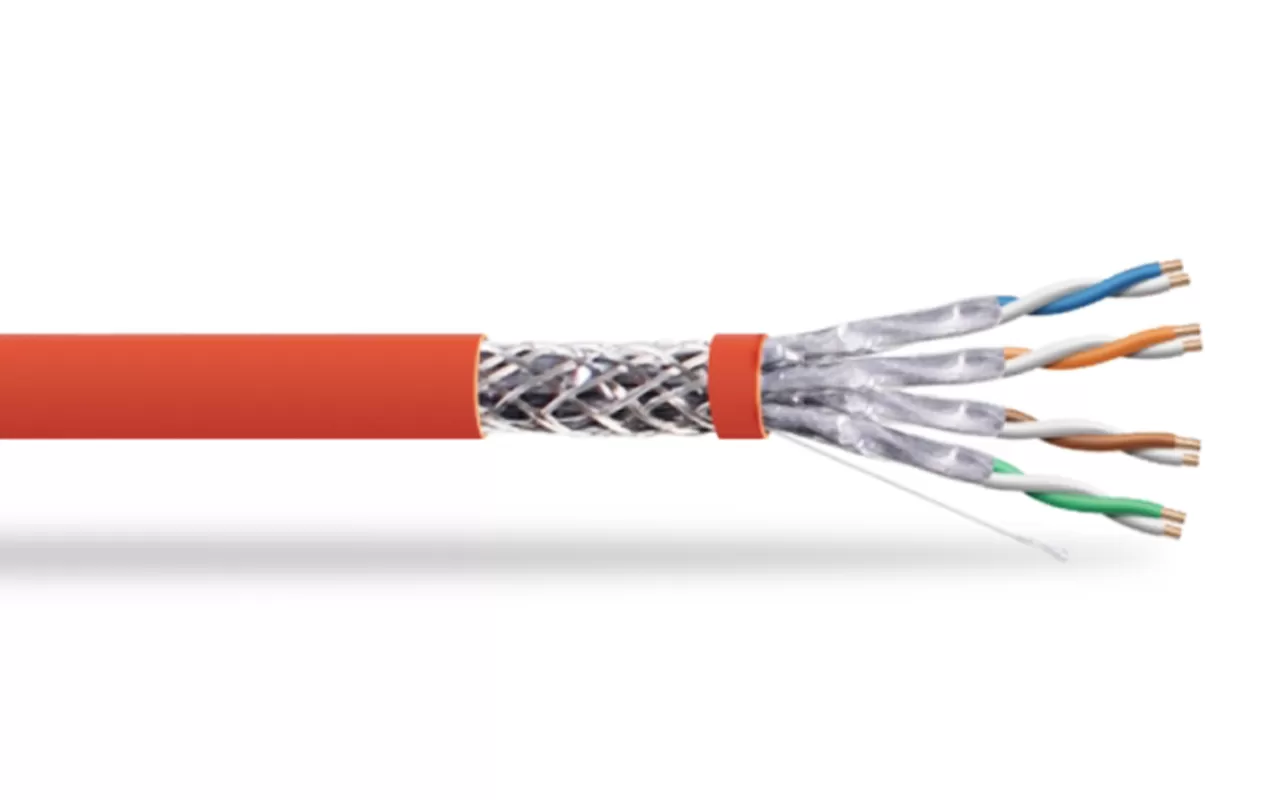

Chef d'orchestre | Cuivre nu solide 23AWG |
Isolation | PE (Peau-Mousse-Peau) |
Nombre total de Conducteurs isolés | 8, tordu en 4 paires |
Code couleur | Blanc-Bleu/Bleu, Blanc-Orange/Orange Blanc-Vert/Vert. Blanc-Marron/Marron |
Paire individuelle bouclier | Feuille d'aluminium, fournissant des 100% Couverture, feuille face vers l'extérieur |
Bouclier global | Tresse de cuivre étamée |
Fil de vidange | Cuivre étamé |
Ltem | Veste extérieure | Diamètre global (mm) |
XF-SF-07-01 | CMX | 8.0 ± 0.3 |
XF-SF-08-02 | CM | 8.0 ± 0.3 |
XF-SF-08-03 | CMR | 8.0 ± 0.3 |
XF-SF-08-04 | LSZH | 8.0 ± 0.3 |
XF-SF-08-05 | LDPE | 8.0 ± 0.3 |
XF-SF-08-06 | PVC | 8.0 ± 0.3 |
Fréquence | Perte d'insertion | PROCHAIN | PSNEXT | RL | Retard |
(Mhz) | MAX. (DB/100M) | MIN.(DB) | MIN.(DB) | (DB) | MAX. (DB/100M) |
4 | 3.7 | 78.0 | 75.0 | 23.0 | 25 |
8 | 5.2 | 78.0 | 75.0 | 24.5 | 25 |
10 | 5.8 | 78.0 | 75.0 | 25.0 | 25 |
16 | 7.3 | 78.0 | 75.0 | 25.0 | 25 |
20 | 8.2 | 78.0 | 75.0 | 25.0 | 25 |
25 | 9.2 | 78.0 | 75.0 | 24.3 | 25 |
31.25 | 10.3 | 78.0 | 75.0 | 23.6 | 25 |
62.5 | 14.6 | 75.5 | 72.5 | 21.5 | 25 |
100 | 18.5 | 72.4 | 69.4 | 20.1 | 25 |
200 | 26.5 | 67.9 | 64.9 | 18.0 | 25 |
250 | 29.7 | 66.4 | 63.4 | 17.3 | 25 |
300 | 32.7 | 65.2 | 62.2 | 17.3 | 25 |
400 | 38.0 | 63.4 | 60.4 | 17.3 | 25 |
500 | 42.8 | 61.9 | 58.9 | 17.3 | 25 |
600 | 47.1 | 60.7 | 57.7 | 17.3 | 25 |
700 | 51.1 | 59.7 | 56.7 | Na | 25 |
800 | 54.9 | 58.9 | 55.9 | Na | 25 |
900 | 58.5 | 58.1 | 55.1 | Na | 25 |
1000 | 61.9 | 57.4 | 54.4 | Na | 25 |
