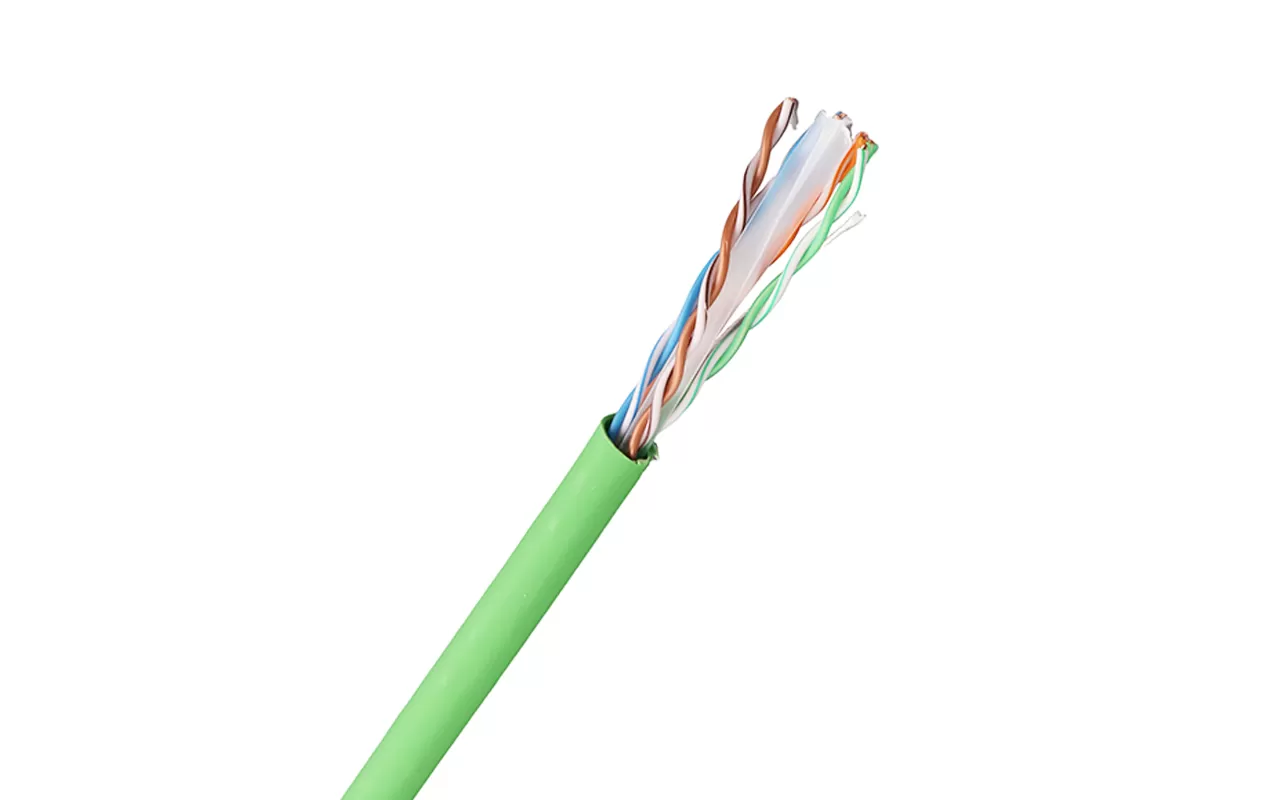

Conducteur: 23 AWG Cuivre nu solide
Isolation: PE SKIN-FOAN-SKIN
Veste sans halogène ou PVC disponible
RoHS, REACH, UL conforme
Liste UL/CSA CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156
-Câble horizontal de prémisse
-Ethernet jusqu'à 10GBASE-T
-PoE ++, PoE +, PoE
-Centre de données EoR et MoR
-Réseau Backbone
-HDBaseT, HDBaseT 4K UHD
-Résistance du conducteur (20 ℃)≤ 7.3 Ω/ 100m
-Déséquilibre de résistance électrique (20 ℃)≤ 2.5%
-Résistance d'isolation> 5000 MΩ · km
-Capacité mutuelle d'un paire≤ 5.6nF/100m
Chef d'orchestre | Cuivre nu solide 23AWG |
Isolation | HDPE |

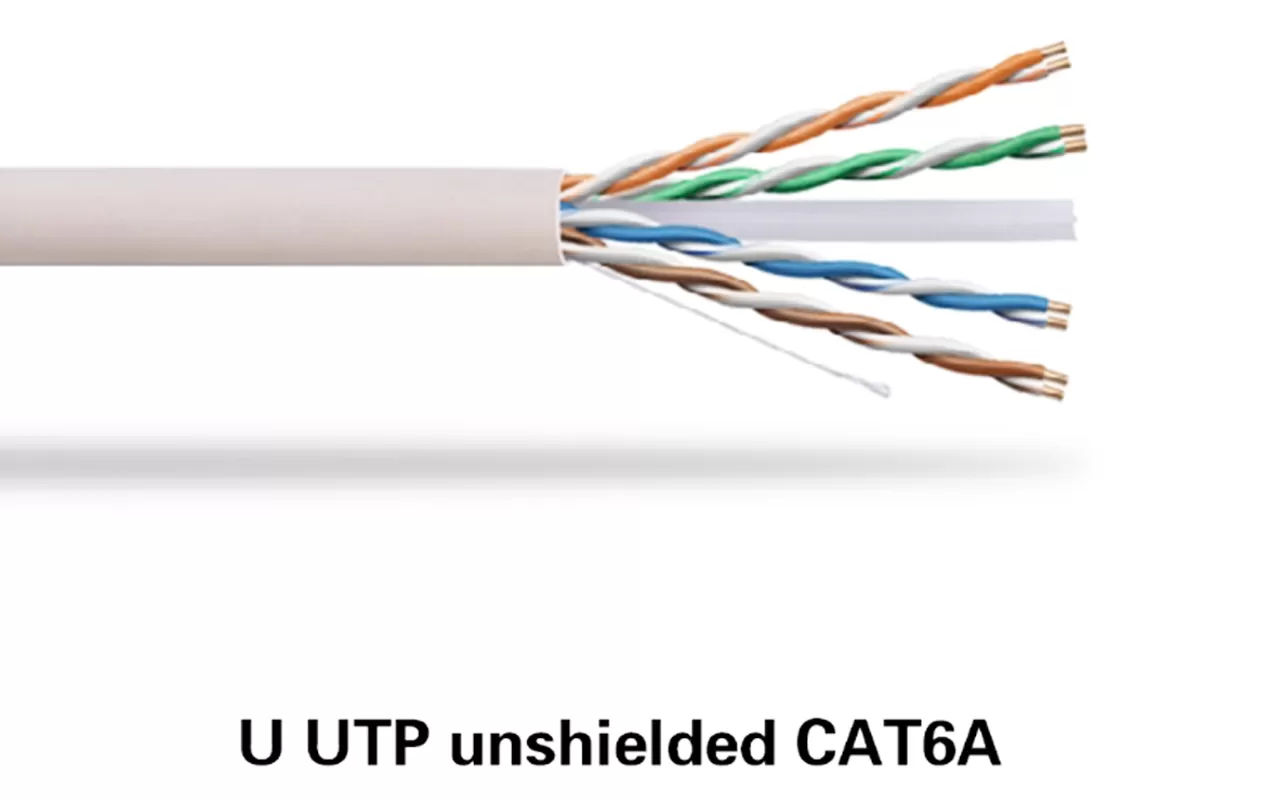

Nombre total de conducteurs isolés | 8, tordu en 4 paires |
Code couleur | Blanc-Bleu/Bleu, Blanc-Orange/Orange Blanc-Vert/Vert, Blanc-Marron/Marron |
Paire individuelle bouclier | AUCUN |
Bouclier global | AUCUN |
Fil de vidange | Cuivre étamé |
Remplisseur de croix | 1 |
Ltem | Veste extérieure | Diamètre global (mm) |
XF-U-06a-01 | CMX | 6.9 ± 0.2 |
XF-U-06a-02 | CM | 6.9 ± 0.2 |
XF-U-06a-03 | CMR | 6.9 ± 0.2 |
XF-U-06a-04 | LSZH | 6.9 ± 0.2 |
XF-U-06a-05 | LDPE | 6.9 ± 0.2 |
XF-U-06a-06 | PVC | 6.9 ± 0.2 |
Fréquence [MHz] | Max. Insertion Perte (atténuation) | Min. PSNEXT [DB] | Min. PSACR [DB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Retour Perte) [dB] | Entrée max./min. Impédance (non aménagé) [Ohm] | Max./Min. Équipé Impédance [Ohm] | Min. PSANEXT [DB] | Min. PSAACRF [DB] | Min. TCL [DB] | Min. ELTCTL [DB] |
1 | 2.1 dB/100m | 75.3 | 73.2 | 74.8 | 20.0 | 100 ± 15 | 105 ± 10 | 75.0 | 77.0 | 40.0 | 35.0 |
4 | 3.8 dB/100m | 66.3 | 62.5 | 62.8 | 23.0 | 100 ± 15 | 100 ± 15 | 75.0 | 76.2 | 40.0 | 23.0 |
8 | 5.3 dB/100m | 61.8 | 56.5 | 56.7 | 24.5 | 100 ± 15 | 100 ± 15 | 75.0 | 70.1 | 40.0 | 16.9 |
10 | 5.9 dB/100m | 60.3 | 54.4 | 54.8 | 25.0 | 100 ± 15 | 100 ± 15 | 75.0 | 68.2 | 40.0 | 15.0 |
16 | 7.4 dB/100m | 57.2 | 49.8 | 50.7 | 25.0 | 100 ± 15 | 100 ± 15 | 75.0 | 64.1 | 38.0 | 10.9 |
20 | 8.3 dB/100m | 55.8 | 47.5 | 48.8 | 25.0 | 100 ± 15 | 100 ± 15 | 75.0 | 62.2 | 37.0 | 9.0 |
25 | 9.3 dB/100m | 54.3 | 45.0 | 46.8 | 24.3 | 100 ± 15 | 100 ± 15 | 75.0 | 60.2 | 36.0 | 7.0 |
31.25 | 10.4 dB/100m | 52.9 | 42.5 | 44.9 | 23.6 | 100 ± 15 | 100 ± 10 | 75.0 | 58.3 | 35.1 | 5.1 |
62.5 | 14.8 dB/100m | 48.4 | 33.6 | 38.9 | 21.5 | 100 ± 15 | 100 ± 10 | 73.6 | 52.3 | 32.0 | |
100 | 18.9 dB/100m | 45.3 | 26.4 | 34.8 | 20.1 | 100 ± 15 | 100 ± 10 | 70.5 | 48.2 | 30.0 | |
200 | 27.0 dB/100m | 40.8 | 13.8 | 28.8 | 18.0 | 100 ± 22 | 100 ± 10 | 66.0 | 42.2 | 27.0 | |
250 | 30.4 dB/100m | 39.3 | 9.0 | 26.8 | 17.3 | 100 ± 32 | 100 ± 10 | 64.5 | 40.2 | 26.0 | |
300 | 33.5 dB/100m | 38.1 | 4.6 | 25.3 | 16.8 | 100 ± 32 | 100 ± 10 | 63.3 | 38.7 | 25.2 | |
350 | 36.3 dB/100m | 37.1 | 0.8 | 23.9 | 16.3 | 100 ± 32 | 100 ± 10 | 62.3 | 37.3 | 24.6 | |
400 | 39.0 dB/100m | 36.3 | 22.8 | 15.9 | 100 ± 32 | 100 ± 10 | 61.5 | 36.2 | 24.0 | ||
450 | 41.5 dB/100m | 35.5 | 21.7 | 15.5 | 100 ± 32 | 100 ± 10 | 60.7 | 35.1 | 23.5 | ||
500 | 43.9 dB/100m | 34.8 | 20.8 | 15.2 | 100 ± 32 | 100 ± 10 | 60.0 | 34.2 | 23.0 | ||
Remarque: Les performances de transmission ci-dessus pour le 100M,20 ± 2 ℃ dans les conditions testées. | |||||||||||
