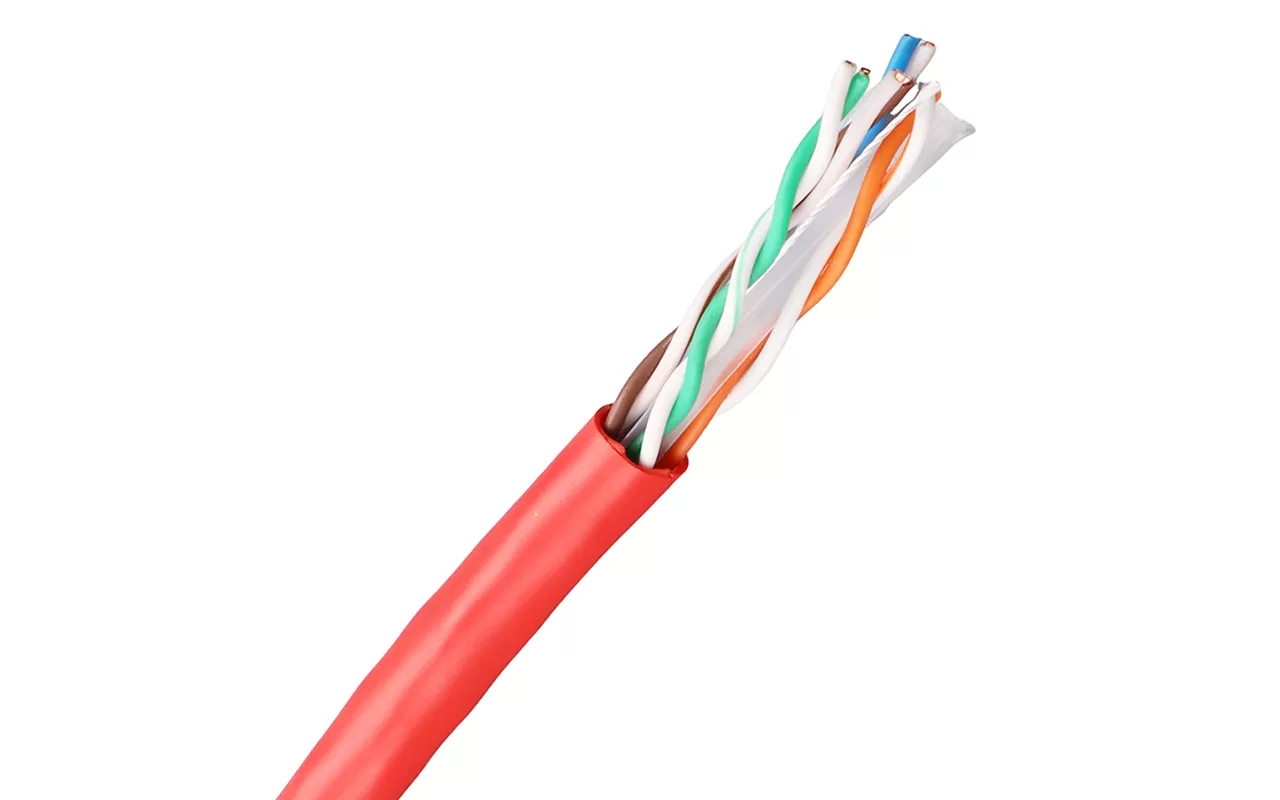

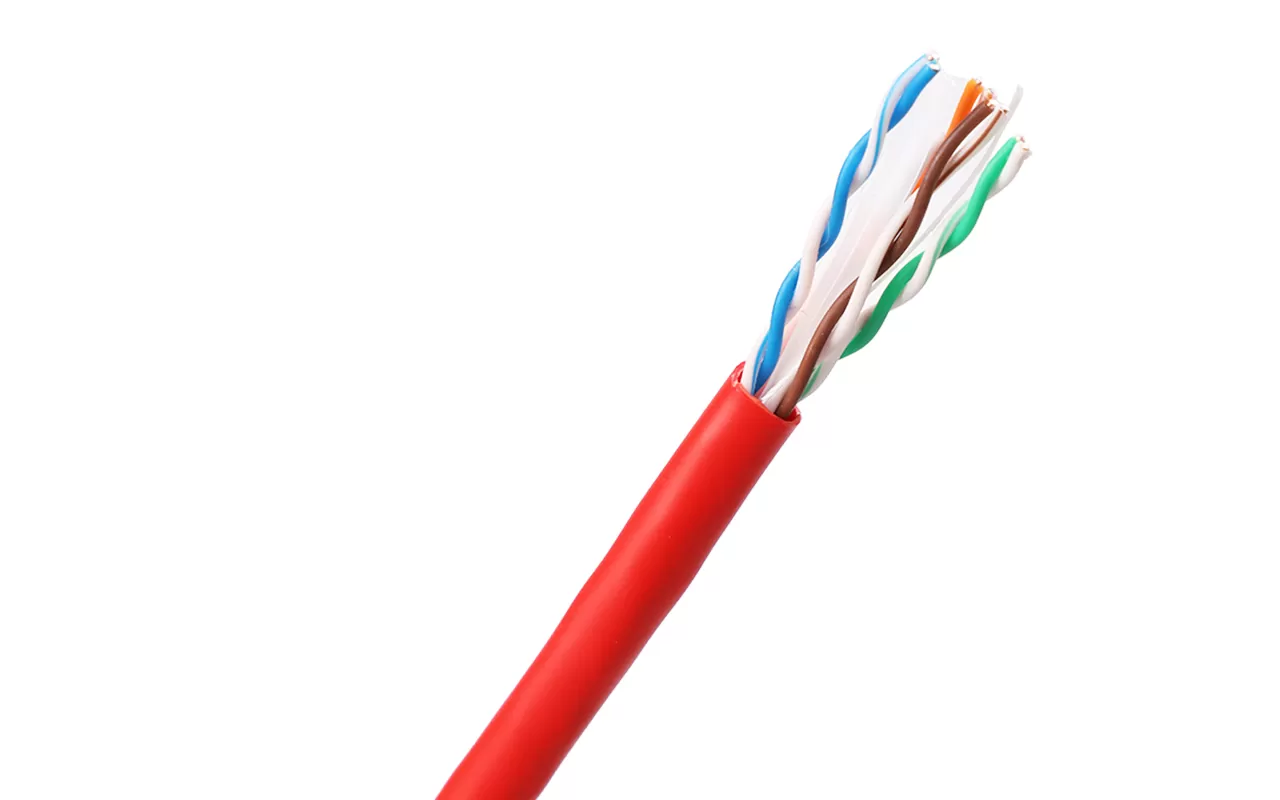

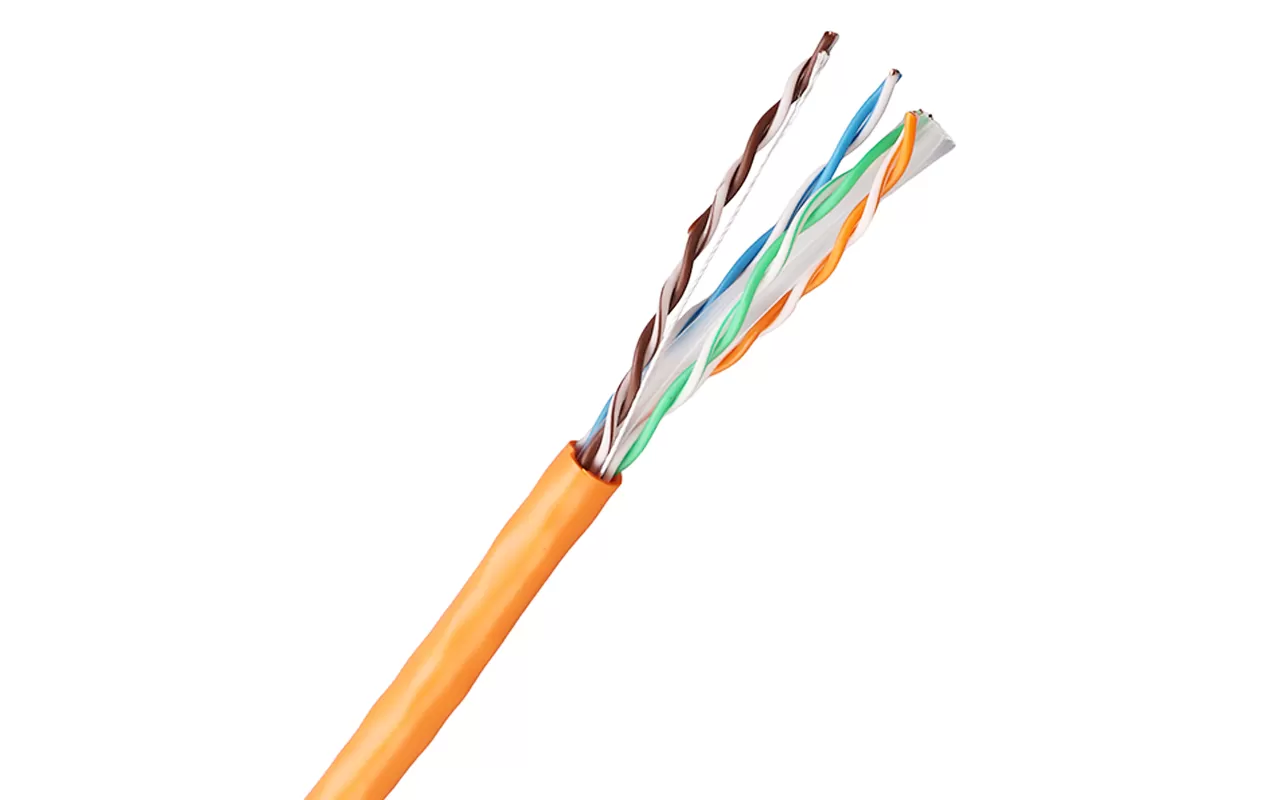

Conducteur: 23 AWG Cuivre nu solide
Isolation: PE SKIN-FOAN-SKIN
Veste sans halogène ou PVC disponible
RoHS, REACH, UL conforme
Liste UL/CSA CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156
-Câble horizontal de prémisse
-Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T
-PoE ++, PoE +, PoE
-Résistance du conducteur (20 ℃)≤ 7.3 Ω/ 100m
-Déséquilibre de résistance électrique (20 ℃)≤ 2.5%
-Résistance d'isolation> 5000 MΩ · km
-Capacité mutuelle d'un paire≤ 5.6nF/100m

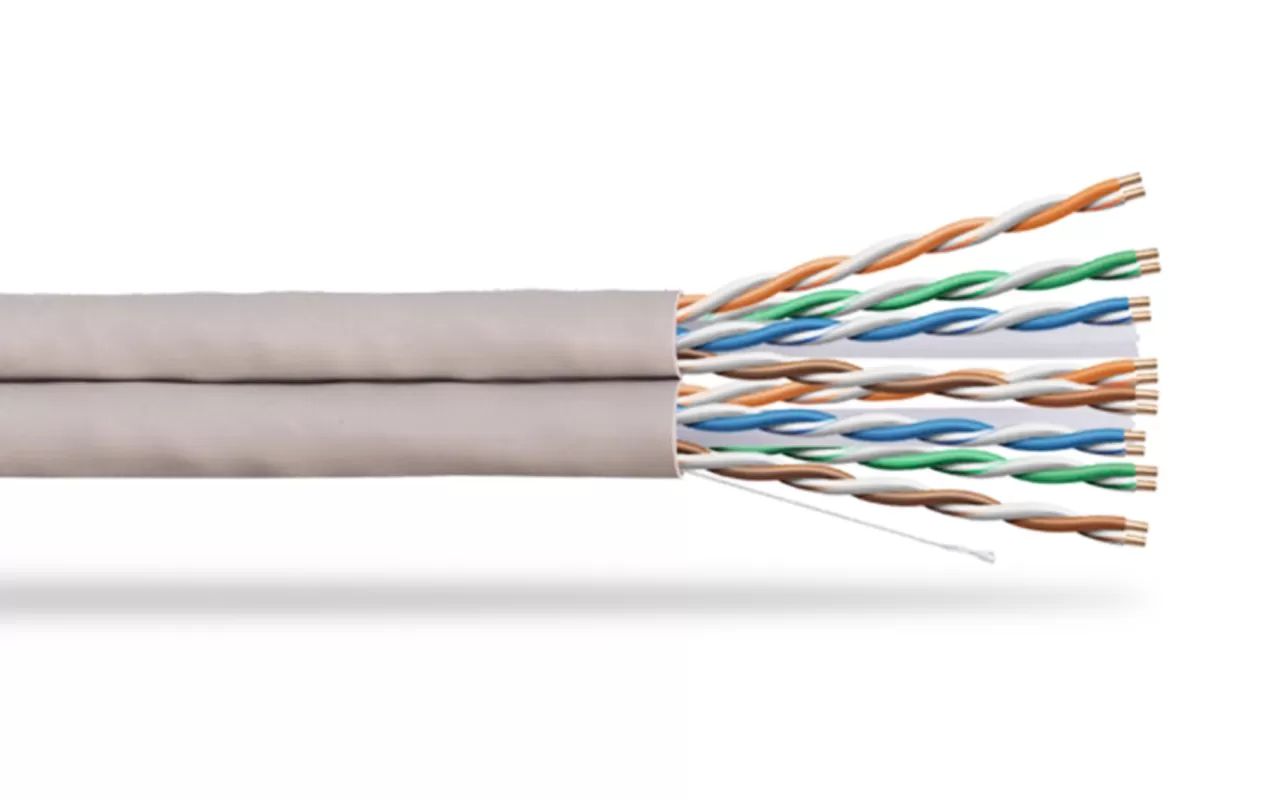

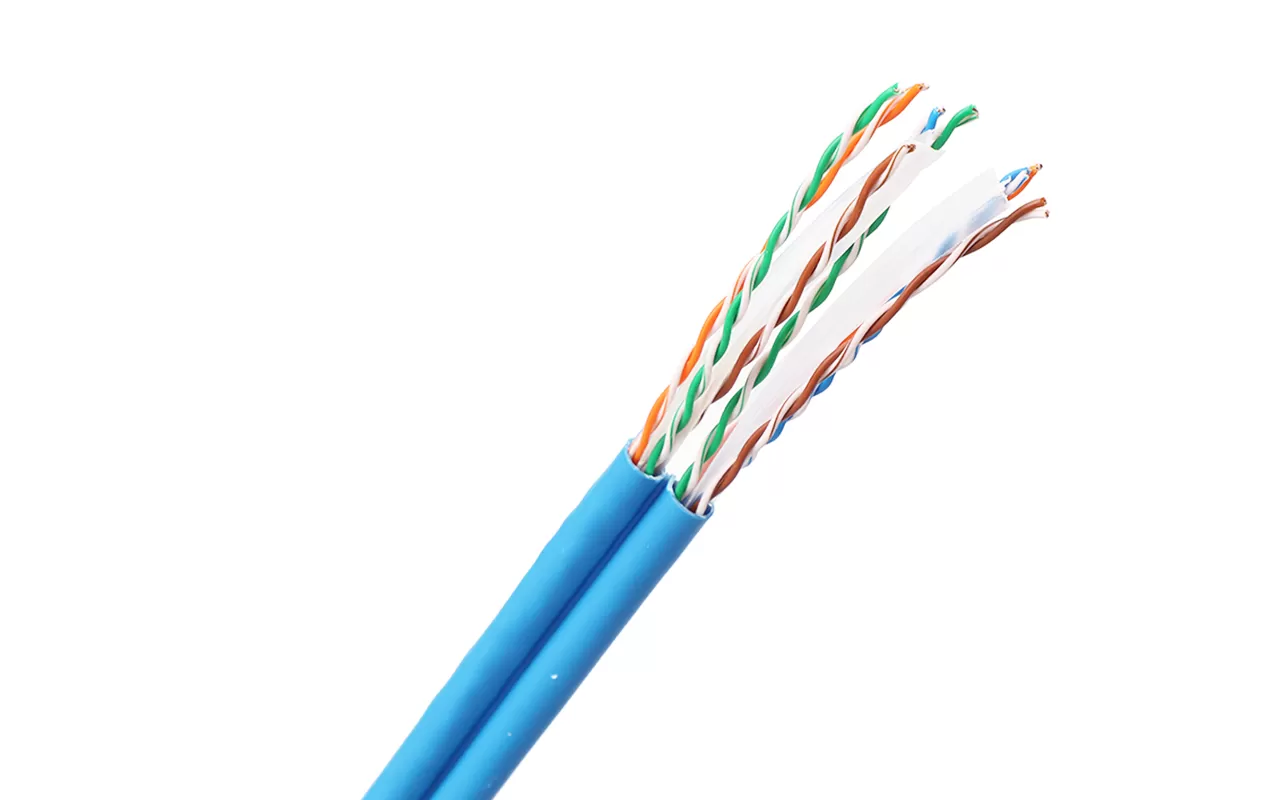

Chef d'orchestre | Cuivre nu solide 23AWG |
Isolation | HDPE |
Nombre total de conducteurs isolés | 8, tordu en 4 paires |
Code couleur | Blanc-Bleu/Bleu, Blanc-Orange/Orange Blanc-Vert/Vert. Blanc-Marron/Marron |
Paire individuelle bouclier | AUCUN |
Bouclier global | AUCUN |
Fil de vidange | Cuivre étamé |
Remplisseur de croix | 1 |
Ltem | Veste extérieure | Diamètre global (mm) |
XF-U-06-01 | CMX | 6.3 ± 0.2 |
XF-U-06-02 | CM | 6.3 ± 0.2 |
XF-U-06-03 | CMR | 6.3 ± 0.2 |
XF-U-06-04 | LSZH | 6.3 ± 0.2 |
XF-U-06-05 | LDPE | 6.3 ± 0.2 |
XF-U-06-06 | PVC | 6.3 ± 0.2 |
Fréquence [MHz] | Perte d'insertion max. (Atténuation) | Min. SUIVANT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Perte de retour)[dB] | Max./Min. Entrée Impédance (non aménagé) [Ohm] | Max./Min. Équipé Impédance [Ohm] |
1 | 2.0 dB/100m | 84.3 | 82.3 | 80.3 | 80.3 | 76.8 | 73.8 | 20.0 | 100 ± 15 | |
4 | 3.7 dB/100m | 75.3 | 73.3 | 69.5 | 69.5 | 64.8 | 61.8 | 23.6 | 100 ± 15 | 100 ± 12 |
8 | 5.3 dB/100m | 70.8 | 68.8 | 63.5 | 63.5 | 58.7 | 55.7 | 25.3 | 100 ± 15 | 100 ± 10.4 |
10 | 5.9 dB/100m | 69.3 | 67.3 | 61.4 | 61.4 | 56.8 | 53.8 | 26.0 | 100 ± 15 | 100 ± 8 |
16 | 7.4 dB/100m | 66.2 | 64.2 | 56.8 | 56.8 | 52.7 | 49.7 | 26.0 | 100 ± 15 | 100 ± 7.3 |
20 | 8.3 dB/100m | 64.8 | 62.8 | 54.4 | 54.4 | 50.8 | 47.8 | 26.0 | 100 ± 15 | 100 ± 5.7 |
25 | 9.4 dB/100m | 63.3 | 61.3 | 52.0 | 52.0 | 48.8 | 45.8 | 25.5 | 100 ± 15 | 100 ± 5 |
31.25 | 10.5 dB/100m | 61.9 | 59.9 | 49.4 | 49.4 | 46.9 | 43.9 | 25.0 | 100 ± 15 | 100 ± 5 |
62.5 | 15.1 dB/100m | 57.4 | 55.4 | 40.3 | 40.3 | 40.9 | 37.9 | 23.5 | 100 ± 15 | 100 ± 5 |
100 | 19.3 dB/100m | 54.3 | 52.3 | 33.0 | 33.0 | 36.8 | 33.8 | 22.5 | 100 ± 15 | 100 ± 5 |
155 | 24.5 dB/100m | 51.4 | 49.4 | 24.9 | 24.9 | 33.0 | 30.0 | 21.6 | 100 ± 22 | 100 ± 5 |
200 | 28.2 dB/100m | 49.8 | 47.8 | 19.6 | 19.6 | 30.8 | 27.8 | 21.0 | 100 ± 22 | 100 ± 5 |
250 | 31.8 dB/100m | 48.3 | 46.3 | 14.5 | 14.5 | 28.8 | 25.8 | 20.5 | 100 ± 32 | 100 ± 5 |
Remarque: Les performances de transmission ci-dessus pour le 100M,20 ± 2 ℃ dans les conditions testées. | ||||||||||
