Face à la demande croissante de transmission de données plus rapide dans les entreprises et les centres de données, le 10 Gigabit Ethernet (10GbE) est devenu une technologie réseau clé. Il permet des débits de transfert allant jusqu'à 10 Gbps, prenant en charge des applications gourmandes en bande passante telles que le cloud computing, le stockage de données à grande échelle et le streaming vidéo haute définition. Cependant, pour obtenir des performances fiables en 10GbE, il est essentiel de disposer d'une infrastructure de câblage adaptée. Choisir les câbles Ethernet appropriés et comprendre leurs exigences techniques est fondamental pour garantir une connectivité réseau stable et à haut débit.
Le 10 Gigabit Ethernet, souvent désigné sous le nom de 10GbE ou 10GBASE-T, est une norme réseau capable d'atteindre des débits de transfert de données allant jusqu'à 10 Gbps sur des connexions en cuivre ou en fibre. Comparé au Gigabit Ethernet traditionnel (1 Gbps), il offre une bande passante nettement supérieure et une latence réduite, ce qui le rend idéal pour les réseaux d'entreprise modernes et les centres de données.
Cependant, la transmission à haut débit impose également des exigences plus strictes sur la couche physique du réseau. Le câble doit prendre en charge des fréquences plus élevées, minimiser les interférences de signal et maintenir des performances stables sur la distance requise.
Les câbles Ethernet sont classés en fonction de leur capacité de bande passante et de leurs caractéristiques de performance. Pour le 10 Gigabit Ethernet, plusieurs catégories de câbles peuvent être utilisées, mais leurs distances prises en charge et leur fiabilité varient.
Les câbles de catégorie 6 ont été initialement conçus pour les réseaux à 1 Gbps avec une bande passante de 250 MHz. Bien que le Cat6 puisse techniquement prendre en charge le 10GbE, ses performances sont limitées par la distance. En général, le Cat6 prend en charge le 10 Gbps uniquement jusqu'à 37 à 55 mètres, en fonction des conditions environnementales et des niveaux d'interférence. En raison de cette limitation, le Cat6 ne convient généralement que pour les courtes distances, par exemple au sein d'une même salle d'équipement ou d'un rack serveur.

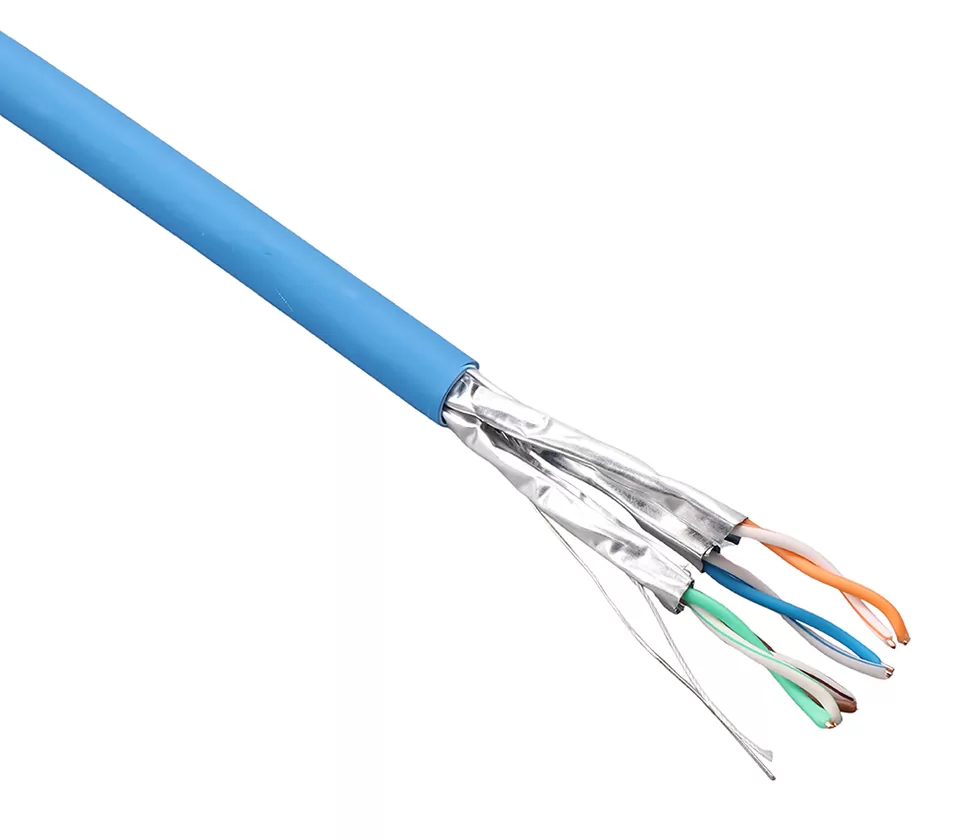

La catégorie 6A (Catégorie 6 améliorée) est largement reconnue comme la norme recommandée par l'industrie pour les déploiements 10GbE. Avec une bande passante de 500 MHz, les câbles Cat6A peuvent offrir des performances stables à 10 Gbps sur toute la longueur du canal Ethernet, soit 100 mètres (328 pieds). Le câble Cat6A se caractérise par une isolation améliorée, des torsades plus serrées et des options de blindage renforcées qui réduisent la diaphonie alien, un défi majeur dans les environnements réseau à haut débit.
Les câbles de catégories supérieures, tels que Cat7 et Cat8, prennent également en charge la transmission à haut débit.
Le Cat7 prend en charge jusqu'à 10 Gbps à des fréquences allant jusqu'à 600 MHz et offre un blindage solide contre les interférences électromagnétiques (EMI).
Le Cat8 est conçu pour des vitesses extrêmement élevées (jusqu'à 40 Gbps) mais sur des distances plus courtes, généralement 30 mètres, ce qui le rend principalement adapté aux connexions entre commutateurs et serveurs dans les centres de données.
Pour la plupart des installations en entreprise, le Cat6A reste le meilleur équilibre entre coût, performance et compatibilité.
Une autre exigence critique pour le câblage 10 Gigabit Ethernet est la distance de transmission maximale. Selon les normes Ethernet, la longueur maximale des canaux Ethernet en cuivre est de 100 mètres, ce qui comprend 90 mètres de câble de liaison permanent (installé dans les murs ou l'infrastructure) et 10 mètres de cordons de brassage reliant les périphériques. Cette limite s'applique aux catégories Cat5e, Cat6, Cat6A et supérieures. Cependant, seul le Cat6A ou supérieur peut garantir des performances complètes à 10 Gbps sur l'ensemble du canal de 100 mètres. Le respect de cette distance standard garantit l'intégrité du signal et évite la perte de paquets ou la dégradation des performances.
À des débits de données plus élevés, les câbles Ethernet sont plus vulnérables aux interférences électromagnétiques (EMI) et à la diaphonie alien provenant des câbles voisins. Pour atténuer ces problèmes, une conception de blindage appropriée est essentielle.
Les configurations de blindage courantes incluent :
UTP (paire torsadée non blindée) – protection de base, largement utilisée dans les environnements de bureau standard
F/UTP ou U/FTP – blindage en feuille pour une meilleure résistance aux interférences
S/FTP – blindage tressé et en feuille pour les environnements à fortes interférences
Les câbles blindés sont souvent recommandés dans les installations industrielles, les environnements médicaux et les centres de données denses, où le bruit électronique peut affecter la qualité du signal.
Outre la catégorie du câble, plusieurs caractéristiques structurelles influencent les performances du 10GbE :
1. Matériau conducteur
Les câbles de haute qualité utilisent généralement des conducteurs en cuivre massif nu pour garantir une faible résistance et une transmission de signal constante.
2. Conception en paires torsadées
Les câbles Ethernet utilisent quatre paires torsadées pour minimiser les interférences de signal et maintenir une transmission équilibrée.
3. Qualité de l'isolation
Des matériaux d'isolation avancés aident à maintenir l'intégrité du signal et à réduire la capacité entre les paires.
Par exemple, les câbles Cat6A modernes conçus pour le 10GbE peuvent utiliser des conducteurs en cuivre massif de calibre 23 AWG et des structures d'isolation avancées pour répondre aux normes internationales telles que ANSI/TIA-568 et ISO/IEC 11801.
La sélection de câbles auprès d'un fabricant fiable est essentielle pour garantir la conformité aux normes mondiales et la stabilité à long terme du réseau. Des fabricants comme Xingfa Technology proposent une gamme complète de câbles LAN, y compris Cat5e, Cat6, Cat6A, Cat7 et Cat8, conçus pour l'infrastructure réseau moderne. Nos solutions de câbles LAN prennent en charge des applications telles que les centres de données, les systèmes d'automatisation des bâtiments et les dorsales réseau d'entreprise, et de nombreux produits sont conformes aux certifications internationales, notamment UL, CE et RoHS.
Ces câbles sont conçus pour prendre en charge la transmission à large bande passante, l'alimentation par Ethernet (PoE) et les environnements réseau avancés, ce qui les rend adaptés à l'infrastructure 10GbE moderne.
Même avec des câbles de haute qualité, des pratiques d'installation appropriées sont nécessaires pour maintenir des performances optimales. Les recommandations clés incluent :
Éviter les courbures serrées qui pourraient endommager la structure du câble
Séparer les câbles réseau des câbles d'alimentation pour réduire les interférences
Utiliser des connecteurs et des panneaux de brassage certifiés
Assurer une gestion correcte des câbles dans les racks et les chemins de câbles
Le respect de ces bonnes pratiques contribue à garantir des performances stables et à réduire les risques de dégradation du signal.
Le 10 Gigabit Ethernet est devenu une technologie fondamentale pour les réseaux modernes à hautes performances. Pour tirer pleinement parti de ses avantages, les entreprises doivent sélectionner des câbles qui répondent aux exigences strictes en matière de bande passante, de blindage, de distance et de qualité de construction. Bien que le câble Cat6 puisse prendre en charge des connexions 10GbE sur de courtes distances, le Cat6A ou supérieur est généralement recommandé pour des performances fiables à 10 Gbps sur le canal Ethernet standard de 100 mètres. Associés à une installation appropriée et à une fabrication de haute qualité, ces câbles constituent la base d'une infrastructure réseau évolutive et prête pour l'avenir.
Des fabricants fiables comme Xingfa proposent un large portefeuille de solutions de câbles LAN conçues pour répondre à ces exigences techniques, aidant les entreprises à construire des environnements réseau robustes et à haut débit pour l'ère numérique.
